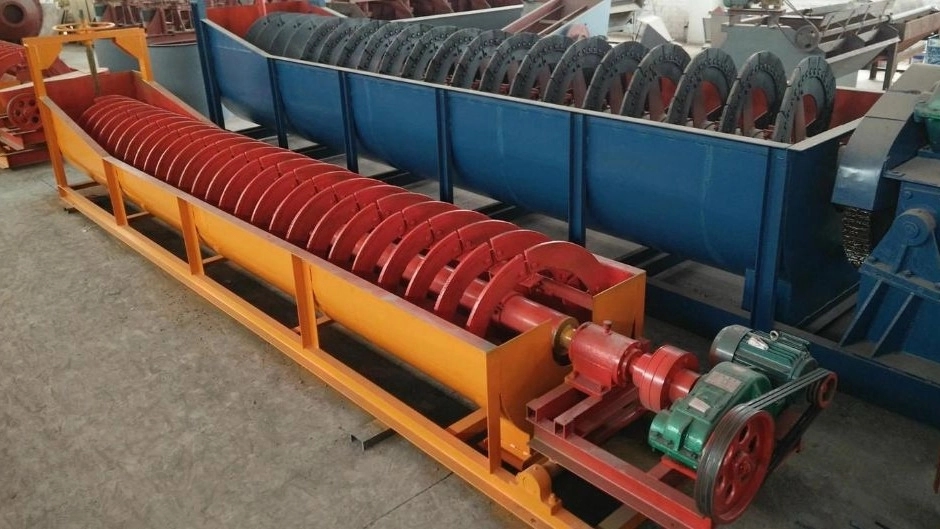

ماسه شور حلزونی (Spiral Classifier یا Spiral Sand Washer)
یکی از تجهیزات پرکاربرد در فرآوری مواد معدنی و صنعت تولید شن و ماسه است. این دستگاه برای شستشو، جداسازی ذرات سبکتر از سنگینتر و تفکیک دانهبندی مواد (ریز از درشت) مورد استفاده قرار میگیرد.
ساختار ماسه شور حلزونی
ماسه شور حلزونی از بخشهای زیر تشکیل شده است:
1. بدنه فلزی: که به صورت یک مخزن طولانی طراحی شده است.
2. مارپیچ (حلزون): وظیفه هدایت مواد و جدا کردن آنها را بر عهده دارد.
3. الکتروموتور و گیربکس: برای به حرکت درآوردن مارپیچ حلزونی.
4. نازلهای آبپاش: برای شستشوی مواد و حذف گلولای
5. بلبرینگها و اتصالات مقاوم: جهت تحمل وزن و ارتعاشات.
گاهی ممکن است بصورت ترکیب با هیدروسیکلون نیز از این تجهیز استفاده شود. برای کسب اطلاعات بیشتر در این زمینه با کارشناسان تجهیز صنعت زرینه در ارتباط باشید.
نحوه عملکرد ماسه شور حلزونی
1. ورود مواد: مواد مخلوط شده با آب از یک طرف وارد دستگاه میشوند(اسلاری)
2. شستشو: با چرخش حلزون، ذرات درشتتر و سنگینتر به سمت خروجی هدایت شده و شسته میشوند. 3. حذف ناخالصی: ذرات ریز و ناخالصیها (مانند گل و لای) همراه با آب به بخش تخلیه منتقل میشوند.
4. تفکیک دانهبندی: دانههای درشتتر جدا شده و ذرات ریزتر از طریق آب به مخازن جانبی هدایت میشوند.
کاربردها در صنایع مختلف
1. صنعت شن و ماسه:
• شستشوی ماسه و حذف ناخالصیها (گل و لای).
• بهبود کیفیت دانههای شن و ماسه و حذف گل و لای.
• تفکیک مواد ریزدانه و درشتدانه.
2. صنایع معدنی:
• در فرآوری سرب و روی: به جای هیدروسیکلون برای جداسازی مواد ریز و سنگینتر بعد از خروجی بالمیل استفاده میشود.
• مواد معدنی دیگر: برای جداسازی ذرات رس، گل و مواد ریز که به مواد معدنی چسبیدهاند.
مزایای ماسه شور حلزونی نسبت به هیدروسیکلون
1. هزینه پایینتر ساخت و نگهداری.
2. ساختار سادهتر و نیاز کمتر به تعمیرات پیچیده
3. قابلیت شستشو و تفکیک مواد با ظرفیت بالا.
ظرفیتها
ظرفیت ماسه شور حلزونی بسته به طول و قطر حلزون متفاوت است و معمولاً بین 30 تا 150 تن در ساعت متغیر است. ظرفیتهای بالاتر نیز با طراحی سفارشی امکانپذیر است.
متریال ساخت
1. بدنه از جنس فولاد ضدزنگ یا فولاد با پوشش مقاوم در برابر خوردگی.
2. حلزون از چدن سختکاری شده یا فولاد با پوششهای مقاوم به سایش (مانند کروم).
3. اتصالات و بلبرینگها از فولاد آلیاژی.
دانهبندی خروجی
ماسه شور حلزونی قابلیت تولید دانهبندیهای مختلف، از ماسه نرم (0-3 میلیمتر) تا شن درشتتر (6-15 میلیمتر) را دارد. این دانهبندی به طراحی و زاویه حلزون و همچنین تنظیم سرعت وابسته است.
قیمت ماسه شور حلزونی
قیمت بسته به موارد زیر متغیر است: 1. ظرفیت (تن در ساعت). 2. متریال ساخت. 3. ابعاد و نوع طراحی. 4. سفارشیسازی یا استاندارد بودن دستگاه.
نحوه ساخت ماسه شور حلزونی
1. طراحی و محاسبات اولیه بر اساس ظرفیت و نوع مواد. 2
. برشکاری و جوشکاری بدنه.
3. ساخت مارپیچ با استفاده از دستگاههای خمکاری.
4. نصب الکتروموتور و گیربکس.
5. مونتاژ و تست نهایی برای اطمینان از عملکرد.
نحوه نگهداری و تعمیرات
1. بررسی دورهای بلبرینگها و روانکاری آنها.
2. تعویض تیغههای مارپیچ در صورت سایش زیاد.
3. اطمینان از عدم گرفتگی مسیر تخلیه آب و گل.
نکات نصب و نگهداری ماسه شور حلزونی به طور مستقیم بر عملکرد، عمر مفید و کاهش هزینههای عملیاتی دستگاه تأثیر دارد. در زیر این نکات به تفصیل آورده شده است:
نکات نصب ماسه شور حلزونی
1. محل نصب:
• دستگاه باید در محلی با بستر محکم و صاف نصب شود تا از لرزش اضافی جلوگیری شود.
• شیب دستگاه (زاویه بین بدنه و زمین) مطابق طراحی کارخانه سازنده تنظیم شود (معمولاً بین 15 تا 20 درجه).
2. پایهگذاری:
• از پایههای بتنی یا فلزی محکم برای نصب استفاده کنید.
• مطمئن شوید که پایهها تراز هستند و وزن دستگاه بهصورت یکنواخت توزیع شده است.
3. سیستم انتقال قدرت:
• گیربکس و الکتروموتور باید به دقت تراز شوند.
• تسمه یا کوپلینگهای انتقال نیرو را طبق دستورالعمل سازنده تنظیم کنید.
4. سیستم آبپاشی:
• خطوط آب ورودی به نازلها باید از نظر فشار و جریان بررسی شود.
• نازلها بهدرستی در محلهای موردنظر نصب شوند تا شستشوی یکنواختی ایجاد کنند.
5. سیستم تخلیه:
• لولهها و کانالهای تخلیه آب و مواد سبک را بهدرستی متصل کنید.
• تخلیه مواد سنگین (خروجی مارپیچ) باید بدون مانع انجام شود.
برای نصب ماسه شور حلزونی می¬توانید با خدمات تجهیز صنعت زرینه در ارتباط باشید.
نکات نگهداری ماسه شور حلزونی
1. روانکاری:
• بلبرینگها، گیربکس و دیگر قطعات متحرک را طبق برنامه زمانی مشخص (هفتگی یا ماهانه) روانکاری کنید.
• از گریس و روغنهای مناسب با توصیه سازنده استفاده کنید.
2. بازرسی دورهای:
• مارپیچ (حلزون):
• بررسی سایش تیغهها و تعویض در صورت نیاز.
• اطمینان از نبود ترک یا شکستگی در بدنه مارپیچ.
• نازلهای آب:
تمیزکاری نازلها برای جلوگیری از گرفتگی ناشی از رسوبات.
• گیربکس و الکتروموتور:
اطمینان از عملکرد صحیح و عدم داغ شدن بیشازحد.
3. تراز دستگاه:
• به صورت ماهانه یا فصلی، تراز بودن دستگاه را بررسی کنید.
• تغییر در تراز میتواند باعث کاهش راندمان و سایش غیرمتعارف شود.
4. سیستم انتقال نیرو:
• کشش تسمهها و کوپلینگها را به طور منظم چک کنید.
• در صورت وجود لرزش یا صدای غیرعادی، گیربکس و محور انتقال نیرو را بررسی کنید.
5. شستشو و تمیزکاری:
• بخشهای داخلی دستگاه را از رسوبات و گلولای جمعشده پاک کنید.
• مواد سنگین یا زائد باقیمانده در مخزن را بهصورت هفتگی تخلیه کنید.
6. تعویض قطعات مستهلک:
• قطعاتی مثل تیغههای مارپیچ، نازلها و بلبرینگها در معرض سایش هستند و باید بهموقع تعویض شوند.
7. سیستم تخلیه:
• اطمینان حاصل کنید که مسیر تخلیه آب و گل کاملاً باز است و گرفتگی ندارد.
8. بررسی ارتعاش و صدا:
• در صورت بروز هرگونه لرزش یا صداهای غیرعادی، دستگاه را فوراً متوقف کرده و بررسی کنید.
• ممکن است نشانهای از تراز نبودن دستگاه، خرابی بلبرینگ یا مشکل در گیربکس باشد.
نکات ایمنی در نگهداری و تعمیرات
1. قبل از انجام هرگونه تعمیر یا بازدید، برق دستگاه را کاملاً قطع کنید.
2. از ابزارهای مناسب و استاندارد برای باز کردن قطعات استفاده کنید.
3. در زمان کارکرد دستگاه، از تماس مستقیم با بخشهای متحرک خودداری کنید.
4. برای تمیزکاری دستگاه از آب با فشار زیاد (در حد نیاز) استفاده کنید تا به بلبرینگها و دیگر قطعات آسیب وارد نشود.
پیشنهاد برنامه نگهداری دورهای:
دوره زمانی فعالیتهاروزانه بررسی بصری دستگاه، تمیزکاری سطحی. هفتگی روانکاری بلبرینگها، بررسی سیستم تخلیه.ماهانه بررسی نازلها، تراز دستگاه و سایش مارپیچ.فصلی تعویض قطعات مستهلک، بازرسی کامل گیربکس.
رعایت این موارد به افزایش طول عمر دستگاه و کاهش هزینههای نگهداری کمک میکند.
