سنگ شکن کوبیت یکی از تجهیزات خردایش و فرآوری در معادن است که بعد از سنگ شکن فکی برای خردکردن در مدار ثانویه یا ثالثیه مورد استفاده قرار می‌گیرد. البته در بعضی از معادن از این سنگ شکن در خط اول یا مدار اولیه نیز به‌کارگیری می‌شود.

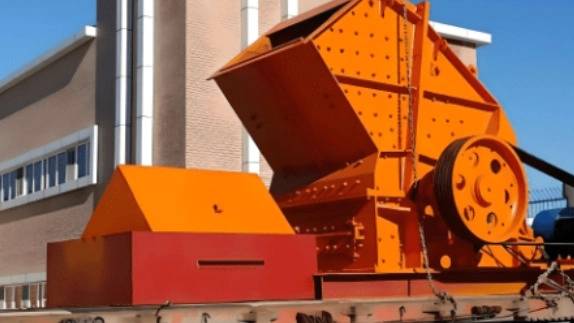

دستگاه سنگ شکن کوبیت یا ضربه ای چیست؟
دستگاه سنگ شکن کوبیت را می توان به عنوان سنگ شکن های اولیه، ثانویه و سنگ شکن سوم استفاده کرد. این سنگ شکن ها، با استفاده از نیروی ضربه مواد معدنی را آسیاب می کنند. سنگ شکن کوبیت جهت خرد کردن سنگ های معادن و یا رودخانه ای در سایز های ۱۰ الی ۱۵ سانتی متر به کار می روند. دستگاه سنگ شکن کوبیت از یک روتور که دارای ۲ تا ۶ ردیف چکش کوییت می باشد و با سرعت بالا دوران می کند، ساخته شده است.
یکی از دستگاه های سنگ شکن اولیه و ثانویه در معادنی از قبیل شن و ماسه، آهک و گچ می باشد و موجب خردایش کانی های نرم با ابعاد متوسط و تبدیل آنها به ریز دانه های ماسه، نخودی و بادامی می گردد. نقش پره های چکشی یا همان چکش کوبیت، پرتاب قطعات بار ورودی (سنگ و مواد معدنی) به طرف جداره داخل سنگ شکن (سندان کوبیت یا بغل بند کوبیت) است. با حرکت چرخشی روتور، سنگ های ورودی به سمت دیواره و سندان ها پرتاب شده و فرآیند خردایش صورت می پذیرد. چکش کوبیت در سنگ شکن های ضربه ای استفاده می شود، سنگ شکن های کوبیت برای خرد کردن در داخل سنگ شکن در یک ردیف قرار می گیرند.

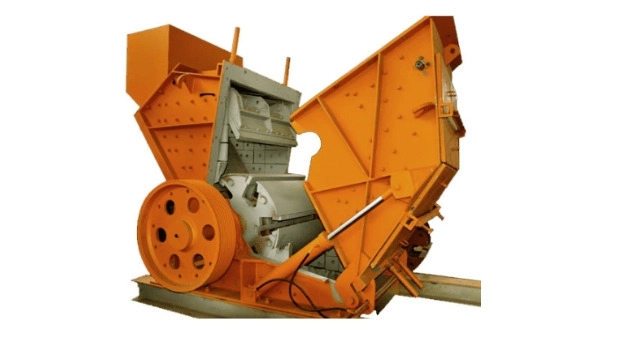

مکانیزم خردایش دستگاه سنگ شکن کوبیت
دستگاه سنگ شکن کوبيت با استفاده از سرعت بالای روتور، به مواد شکسته شده از مراحل قبل ضربه وارد می کند. مواد و سنگ های ورودی پس از برخورد با چکش خرد شده و دوباره بتوسط ضربه چکش ها به شده با صفحه پوشش برخورد نموده و در نهایت از درگاه تخلیه خارج می شود. کاربر می تواند فاصله بین قاب پشتی و قاب روتور را تنظیم کند، که با این روش اندازه و شکل دانه مواد را می توان تغییر داد.
ویژگی های عملکرد دستگاه سنگ شکن کوبیت :
1. یک ساختار ساده، عملکرد منحصر به فرد، مناسب برای خرد کردن سنگ سخت.
2. مصرف انرژی کم، عملکرد بالا، نسبت خردایش سنگ شکن زیاد، به طور کلی 10-20 ، تا 50-60.
3. با عملکرد شکل دادن ، محصول به شکل مکعب ، تراکم بسته بندی بالا ، اندازه تخلیه قابل تنظیم ، روند شکست ساده است.
4. توزیع دانه بندی مناسب
5. به راحتی می توان مقدار تغذیه خط تولید را تنظیم کرد و اندازه خوراک را افزایش داد.
6. استفاده از تجهیزات مقاوم به شکست در برابر ضربه که از مواد جدید مقاوم در برابر سایش می باشند و اکثرا از جنس فولاد منگنزدار ساخته شده اند.
7. استفاده و نگهداری آسان
دستگاه سنگ‌شکن کوبیت یکی دیگر از انواع سنگ‌شکن‌های ضربه‌ای است که با نیروی ضربه، عمل خرد کردن تکه‌های سنگ را انجام می‌دهد. این سنگ‌شکن ضربه‌ای از نوع افقی است، به این معنا که عمل خرد کردن بر اساس حرکت و سرعت روتور انجام می‌شود. سنگ‌شکن کوبیت را می‌توان به عنوان سنگ‌شکن اولیه، ثانویه و یا نوع سوم مورد استفاده قرار داد.
این دستگاه یکی از مهم‌ترین و اولین خطوط فرآوری در بیشتر معادن و کارخانه‌های فرآوری محسوب می‌شود. این دستگاه عموما دارای بدنه‌هایی با قابلیت مونتاژ و دمونتاژ شدن مجدد هستند. همچنین، این نوع دستگاه دارای امکاناتی برای تعویض قطعات، ارتقا دستگاه و تنظیم پیچ‌های دهانه بار خروجی است تا بتوان اندازه مواد خروجی را کنترل کرد.
سنگ شکن کوبیت بر اساس مدل
کوبیت پارکر
این دستگاه ۱۵۰ تن ظرفیت ورودی داشته و برای تولید ماسه چند وجهی مورد استفاده قرار می‌گیرد.
کوبیت دوطرفه
این دستگاه نیز ۵۰ تا ۶۰ تن ظرفیت ورودی دارد و سایز سنگ‌های ورودی آن ۴۰ تا ۵۰ میلی‌متر است.
کوبیت NS
این سنگ‌شکن ۱۸۰ تن در ساعت ورودی دارد و همچنین دارای قابلیت ریکلاژکردن و چکش است.
کوبیت بهرینگر HS
این دستگاه دارای ظرفیت ۱۸۰ تن ورودی در ساعت است و همچنین درصد شکستگی مصالح و سنگ‌ها در این سنگ‌شکن بسیار بالا خواهد بود.
سنگ شکن کوبیت یا ضربه ای و نحوه عملکرد آن چیست؟
سنگ شکن کوبیت یا ضربه ای یکی تجهیزات معدنی است که برای خردایش مواد معدنی در مراحل فرآوری و پس از سنگ شکن فکی مورد استفاده قرار می‌گیرد. این نوع سنگ شکن، به عنوان سنگ شکن ثانویه و ثالثیه در خطوط فراوری و خردایش استفاده می‌شود. سنگ شکن کوبیت از یک روتور با ۲ تا ۶ ردیف پره چکش تشکیل شده است و سرعت زیاد دوران روتور باعث پرتاب قطعات بار ورودی (سنگ و مواد معدنی) به سمت دیواره ها و سندان ها می‌شود.
نقش پره های چکشی در پرتاب قطعات بار ورودی به طرف جدار داخل سنگ شکن است. در این نوع سنگ شکن، دانه بندی بار خروجی توسط سیستم رگلاژ سنگ شکن کوبیت قابل تنظیم است و دارای دو نوع هیدرولیکی (جک دار) و ساده است.
به علاوه، سپر آجر دار از آلیاژ های ضد سایش بر روی جداره سنگ شکن کوبیت نصب شده است که نقش ضد مانع را ایفا می‌کنند و قطعات بار ورودی بر اثر برخورد با آنها خرد می‌شوند. سرعت حرکت پره ها در این نوع سنگ شکن ۱۵ تا ۵۰ دور در ثانیه است. سنگ شکن کوبیت در چند مدل مختلف با گنجایش خوراک ورودی و میزان تولید بر ساعت ساخته می‌شود.
