نوار نقاله چیست؟

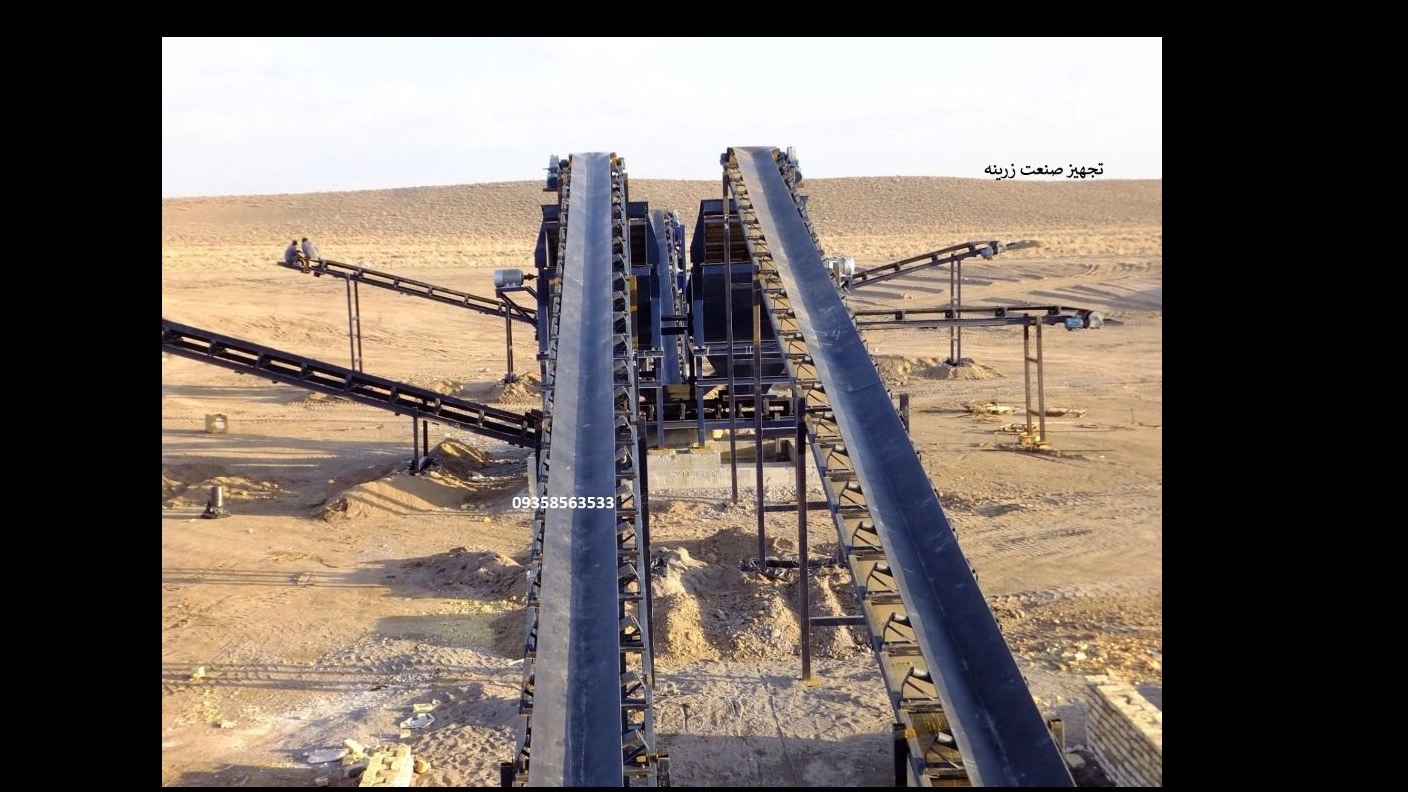

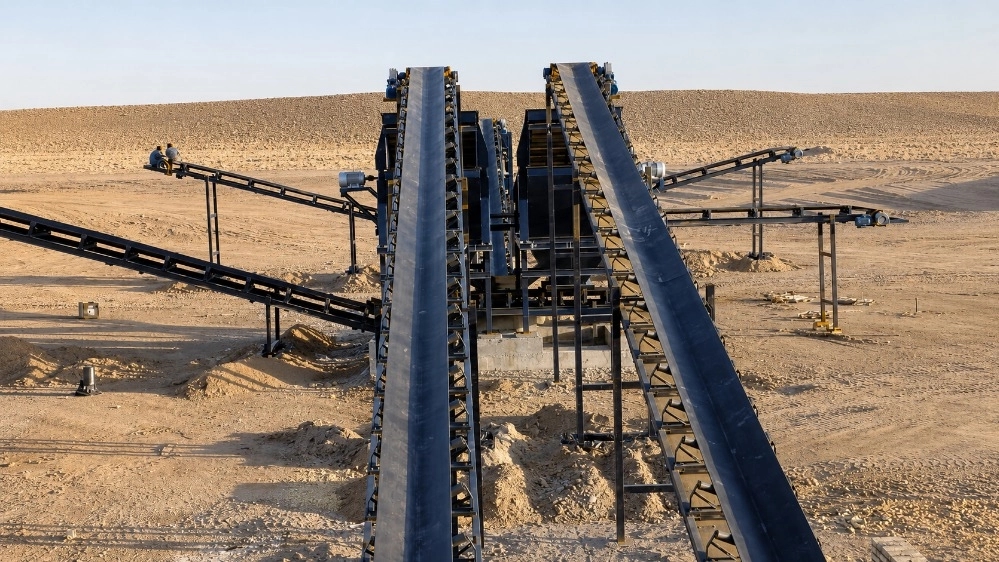

نوار نقاله (Conveyor Belt) یک سیستم حمل و نقل مکانیکی است که برای جابجایی مواد در فواصل مختلف استفاده میشود. این سیستم عمدتاً از یک تسمه لاستیکی تشکیل شده که توسط رولیکها و موتور گیربکس به حرکت در میآید. در خطوط سنگشکنی و فرآوری مواد معدنی، نوار نقالهها نقش اساسی در انتقال مواد بین دستگاههای مختلف را دارند، مانند سنگشکن، سرند، و بخشهای ذخیرهسازی.
کاربرد نوار نقاله در خطوط سنگشکنی و فرآوری مواد معدنی
1-انتقال مواد اولیه
مواد خام مثل سنگها و کانیها از معدن به بخش سنگشکنی اولیه منتقل میشوند.
2-توزیع مواد:
نوار نقاله مواد را از یک سنگشکن به دستگاههای دیگر مثل سرند یا سنگشکن ثانویه انتقال میدهد.
3-دستهبندی و جداسازی:
برای جابجایی مواد دانهبندی شده و تفکیک مواد با اندازههای مختلف به کار میرود.
4-ذخیرهسازی:
انتقال مواد فرآوریشده به سیلوها یا انبارهای موقتی.
5-بارگیری و تخلیه:
استفاده در بخشهای پایانی برای بارگیری کامیونها یا انتقال مواد به نوارهای بلندتر.
6-در داخل کارخانه کنسانتره نیز کابردهای زیادی دارد از جمله انتقال خوراک به بالمیل، انتقال محصول یه محل ذخیره کنسانتره و ...
اجزای نوار نقاله
1-تسمه (Belt):
تسمه مهمترین بخش نوار نقاله است و میتواند از جنسهای مختلفی باشد:
تسمه لاستیکی: مناسب برای حمل سنگها و مواد معدنی سنگین.
تسمه PVC یا PU: برای جابجایی مواد سبکتر یا خطوط فرآوری مواد غذایی.
تسمه سیمی یا بافتهشده: برای شرایطی که نیاز به مقاومت بیشتر وجود دارد.
در مجموعه تجهیز صنعت زرینه امکان تامین انواع تسمه های نوار نقاله با برندهای معتبر داخلی و خارجی وجود دارد.
2- رولیک (Roller):
رولیکها وظیفه پشتیبانی از تسمه و کاهش اصطکاک در حین حرکت را دارند.
انواع رولیک:
* رولیک معمولی: برای مسیرهای مستقیم.
* رولیک ضربهگیر: در بخش بارگیری برای جلوگیری از آسیب به تسمه.
* رولیک هرزگرد: جهت کنترل ارتعاشات.
3-پایه رولیک:
این بخش نگهدارنده رولیکها است و معمولاً از فولاد یا آلومینیوم ساخته میشود. طراحی آن به گونهای است که رولیکها به راحتی نصب و تعویض شوند.
4- موتور گیربکس:
موتور گیربکس نیروی محرک را تأمین میکند و تعیینکننده سرعت حرکت تسمه است.
انواع موتور گیربکس:
* الکتریکی: برای اکثر کاربردها در خطوط سنگشکنی.
* هیدرولیکی: برای شرایط خاص و بارهای سنگین.
گیربکس: معمولاً از نوع حلزونی یا سیارهای است و سرعت موتور را کاهش داده و گشتاور مناسب را تأمین میکند.
5- شاسی (Frame):
ساختار نگهدارندهای که تمام اجزا روی آن نصب میشوند. شاسیها از فولاد مقاوم در برابر ضربه و خوردگی ساخته میشوند.
روشهای ساخت نوار نقاله
طراحی و محاسبات:
* تعیین طول، عرض، زاویه شیب و ظرفیت بارگیری.
* انتخاب نوع تسمه و سیستم محرک بر اساس وزن و نوع مواد معدنی.
ساخت شاسی:
* برش و جوشکاری شاسی فولادی یا آلومینیومی.
* پوششدهی برای مقاومت در برابر زنگزدگی.
نصب رولیکها و پایه رولیکها:
* تنظیم دقیق فاصله بین رولیکها برای جلوگیری از آسیب به تسمه.
نصب تسمه:
* تسمه با دستگاههای خاص روی رولیکها کشیده و متصل میشود.
مونتاژ موتور و گیربکس:
* نصب موتور گیربکس روی پایه مخصوص و تنظیم تسمههای انتقال نیرو.
تست و راهاندازی:
* بررسی حرکت تسمه، روانکاری اجزا و تنظیم سرعت.
مزایا و ویژگیهای نوار نقاله در خطوط سنگشکنی
* کاهش هزینه: جابجایی حجم زیادی از مواد با کمترین نیروی انسانی.
* افزایش بهرهوری: انتقال مداوم و بدون وقفه.
* قابلیت تنظیم: امکان تغییر طول و ارتفاع بر اساس نیاز.
* دوام بالا: استفاده از مواد مقاوم در برابر سایش و ضربه.
ملاحظات طراحی و نگهداری
* انتخاب صحیح تسمه: تسمه باید بر اساس وزن و نوع مواد معدنی انتخاب شود.
* بازرسی دورهای رولیکها: رولیکهای معیوب باعث آسیب به تسمه و کاهش کارایی سیستم میشوند.
* روانکاری: رولیکها، گیربکس و سایر بخشهای مکانیکی نیاز به روانکاری منظم دارند.
* تنظیم کشش تسمه: کشش بیش از حد باعث پارگی تسمه و کشش کم باعث لغزش آن میشود.
در مجموعه تجهیز صنعت زرینه امکان ساخت انواع نوارهای نوار نقاله در مدلهای مختلف وجود دارد.
