کی از مهمترین و پرهزینهترین مراحل فرآوری سنگ شکنی است. اولین مرحله خردایش، آتشکاری است؛ خردایش طی دو مرحله اصلی سنگشکنی (Crushing) و نرمکنی یا آسیاکنی (Grinding) انجام می شود.

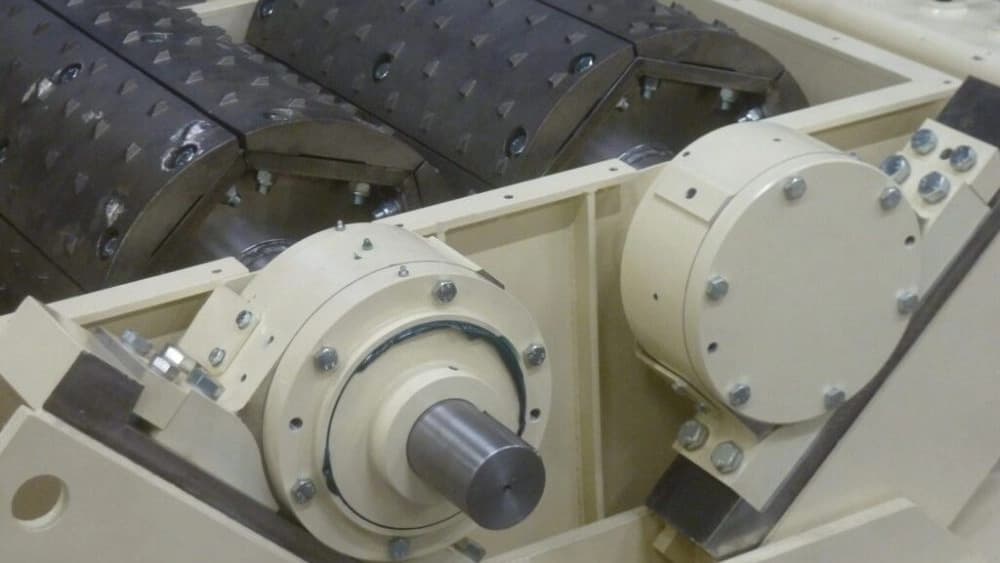

رول کراشر یا دستگاه سنگ شکن غلتکی
بیشترین مصرف انرژی در واحدهای فرآوری، مربوط به عملیات آسیا کردن است؛ از اینرو مطالعات زیادی توسط شرکتهای تکنولوگ صاحبنام، به منظور کاهش انرژی مصرفی فرایند مذکور انجام شده است. این شرکتها به منظور بهینهسازی، انجام مرحله تکمیلی سنگشکنی (Fine Crushing) را به عنوان یکی از راهکارهای اجرایی پیشنهاد کرده اند.
مراحل سنتی خردایش
- سنگ شکنی مرحله اول (Primary Crushing)
- سنگ شکنی مرحله دوم (Secondary Crushing)
- سنگ شکنی مرحله سوم (Tertiary or Fine Crushing)
- آسیا کنی مرحله اول (Course Grinding)
- آسیاکنی مرحله دوم (Fine Grinding)
- آسیاکنی مرحله سوم (Ultra Fine Grinding)
مزایای سنگ شکنی مرحله سوم
- افزایش ظرفیت کارخانه با کاهش سایز ذرات ورودی به آسیا و همچنین افزایش عیار در خوراک ورودی (در صورت انجام عملیات پیشفرآوری)
- کاهش انرژی مصرفی آسیا به ازای هر تن خوراک ورودی
- خردایش نسبتاً موثر از فصل مشترک کانیها و سپس کاهش عیار باطله پیشفرآوری
- افزایش بیش از 20 درصدی عمر لاینر آسیا
- کاهش حدود 20 درصدی مصرف گلوله آسیا
- کاهش سایش بخشهایی از پمپ اسلاری و پایپینگ بعد از آسیای اول که در معرض سایش میباشد (کاهش هزینههای تعمیر و نگهداری پمپ)
بطور کلی کاهش مصرف انرژی و کاهش هزینهها در مدارهایی که در پاییندست خود از آسیا استفاده مینمایند.
انواع رول کراشر
رول کراشر صاف (Smooth Roll Crusher):
در این نوع، غلتکها سطحی صاف دارند و برای خردایش مواد نرم یا با سختی متوسط استفاده میشوند. این دستگاه برای تولید محصولاتی با دانهبندی دقیق و یکنواخت مناسب است.

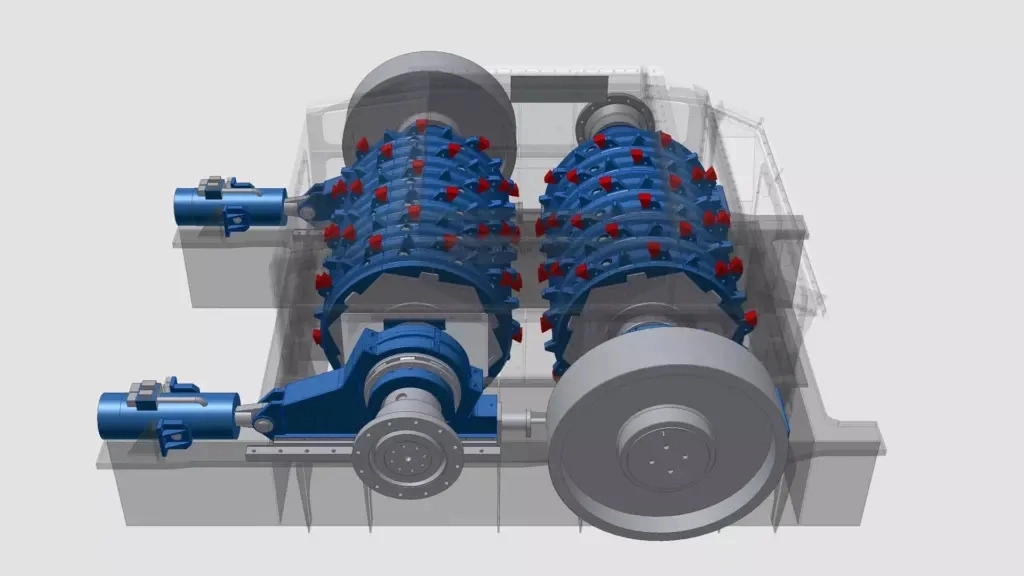

رول کراشر دندانهدار (Toothed Roll Crusher):
این نوع رول کراشر دارای غلتکهای دندانهدار است که برای خردایش مواد معدنی سختتر یا موادی که نیاز به خردایش درشتتری دارند، مناسب است. این نوع دستگاه معمولاً در معادن زغالسنگ، سنگ آهک و دیگر مواد سخت استفاده میشود.
رول کراشر سهگانه (Triple Roll Crusher):
این نوع دارای سه غلتک است که میتواند خردایش دقیقتر و با ظرفیت بالاتری را فراهم کند. معمولاً از آن برای موادی با دانهبندی دقیقتر و مراحل نهایی خردایش استفاده میشود.

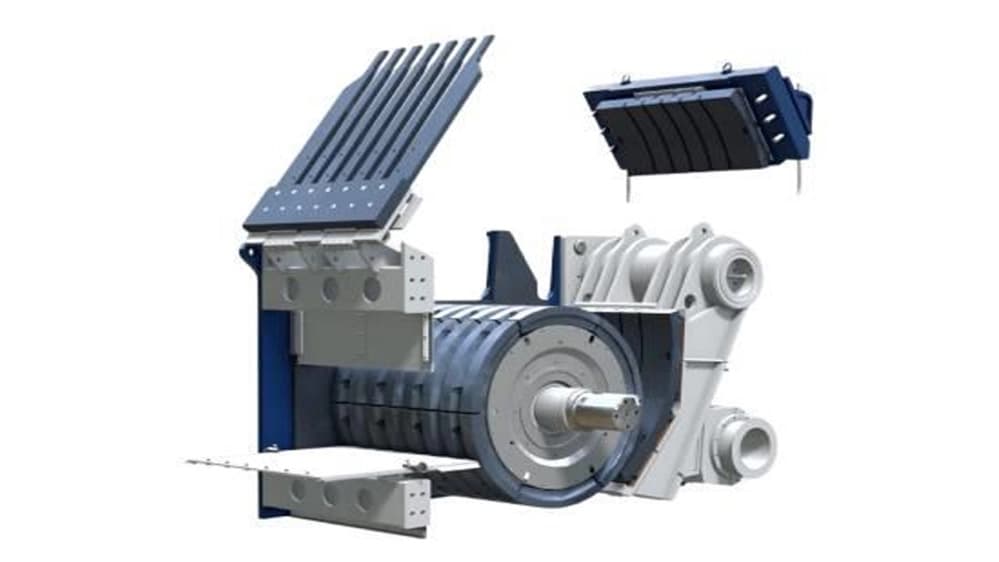

دستگاه سنگشکن غلتکی (رول کراشر)
دستگاه سنگشکن غلتکی (رول کراشر) برای ریزشکنی کانسنگهای فلزی تا زیر 5 میلیمتر با ظرفیت بالا استفاده میشود. در واحدهای فرآوری بیشترین مصرف انرژی مربوط به آسیاها میباشد. یکی از روشهای افزایش ظرفیت عملکرد آسیاهای گلولهای و کاهش انرژی مصرفی به ازای تولید هر تن محصول، کاهش توزیع ابعادی خوراک ورودی آسیاها در سنگشکنی مرحله سوم (Fine Crushing) است.
این افزایش ظرفیت بعلت کاهش میزان سایز ذرات خوراک آسیا و متعاقباً کاهش انرژی صرف شده برای میکرونیزه کردن کانسنگ خوراک میباشد. لذا ارائه راهکارهای عملی جهت بهبود عملکرد تجهیزات با هزینه پایینتر اهمیت بسزایی خواهد داشت. در این راستا استفاده از سنگشکن غلتکی یا رول کراشر بعنوان مرحله تکمیلی سنگشکنی با توجه به طراحی ساختار آن و مزایای عملیاتی آن نقش بسزایی در کاهش هزینهها خواهد داشت.
موارد کاربرد رول کراشر یا دستگاه سنگ شکن غلتکی
- خردایش مجدد و فرآوری محصول میانی واحد خردایش و باطله
- خردایش مواد قبل از ورود به آسیاها به منظور افزایش ظرفیت و کاهش هزینههای عملیاتی آنها از قبیل کاهش میزان مصرف گلوله و افزایش طول عمر لاینرها
- افزایش ظرفیت سنگشکنهای مخروطی با حذف بار در گردش آن برای سایزهای بحرانی
- خردایش بارهای دارای رطوبت نسبتاً بالا و ...
