تسمه نوار نقاله زرینه

تسمه نوار نقاله زرینه چیست؟

تسمه نوار نقاله چیست؟

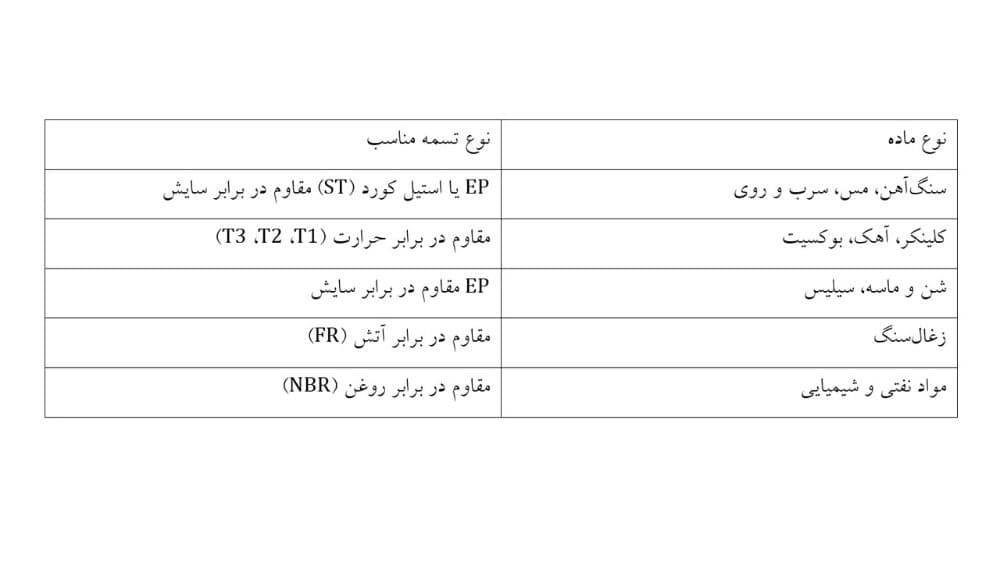

۵. راهنمای انتخاب سریع بر اساس نوع ماده معدنی

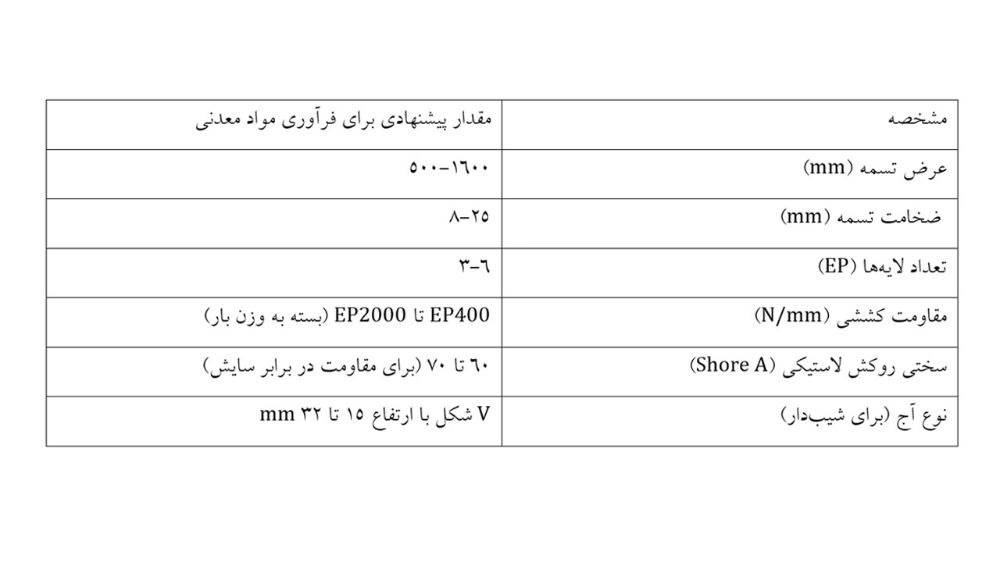

جمع‌بندی و پیشنهاد نهایی برای فرآوری سنگ‌آهن، مس و سرب و روی: تسمه EP 500 تا EP 1200 با روکش مقاوم به سایش برای معادن روباز و مسیرهای طولانی: تسمه استیل کورد (ST 1000 تا ST 2500) برای حمل مواد داغ مثل کلینکر: تسمه T1 یا T2 مقاوم به حرارت برای مسیرهای شیب‌دار: تسمه آج‌دار Chevron با ارتفاع مناسب برای صنایع حساس به آتش مانند زغال‌سنگ: تسمه FR ضدحریق عوامل تأثیرگذار بر کیفیت تسمه نقاله کیفیت تسمه نقاله به فاکتورهای متعددی بستگی دارد که هرکدام تأثیر مستقیمی بر طول عمر، استحکام، کارایی و عملکرد آن در شرایط کاری مختلف دارند. مهم‌ترین این عوامل عبارت‌اند از: ۱. جنس و ترکیب روکش لاستیکی مقاومت در برابر سایش : یکی از مهم‌ترین فاکتورهای تعیین کیفیت تسمه، مقاومت روکش لاستیکی آن در برابر سایش است. تسمه‌هایی که در محیط‌های معدنی، شن و ماسه، سنگ‌آهن و فولاد استفاده می‌شوند، باید روکش با درجه سختی بالا (معمولاً ۶۰ تا ۷۰ Shore A) داشته باشند. مقاومت در برابر حرارت • اگر مواد داغ مانند کلینکر، سیمان و سرباره منتقل می‌شوند، تسمه باید از لاستیک مقاوم به حرارت (T1، T2، T3) ساخته شده باشد. مقاومت در برابر مواد شیمیایی و روغنی • تسمه‌هایی که در صنایع نفت، پتروشیمی و شیمیایی استفاده می‌شوند، باید دارای ترکیبات لاستیکی مخصوص مانند نئوپرن (NBR) باشند تا در برابر حلال‌ها و روغن‌ها آسیب نبینند. مقاومت در برابر آتش • در معادن زغال‌سنگ و نیروگاه‌ها، تسمه باید ضدحریق (FR) باشد تا از گسترش آتش جلوگیری کند. ۲. تعداد و نوع لایه‌های تقویت‌کننده (منجید یا فولاد) تسمه نقاله منجیددار (EP – پلی‌استر/نایلون) • سبک‌تر و انعطاف‌پذیرتر، مناسب برای خطوط فرآوری متوسط • لایه‌های منجید بین لاستیک قرار گرفته و از پارگی جلوگیری می‌کنند. • هرچه تعداد لایه‌های EP بیشتر باشد، استحکام کششی تسمه بالاتر است. تسمه نقاله استیل کورد (ST – فولادی) • مناسب برای بارهای سنگین و مسیرهای طولانی • دارای کابل‌های فولادی درون تسمه که مقاومت بسیار بالایی در برابر کشش و ضربه دارند. • حداقل ۳۰٪ عمر بیشتر نسبت به تسمه‌های منجیددار دارند. ۳. استحکام کششی (Tensile Strength) مقدار مقاومت تسمه در برابر کشش و پارگی با واحد N/mm (نیوتن بر میلی‌متر) سنجیده می‌شود. برای بارهای سبک EP400 تا EP800 مناسب است، اما در معادن سنگین معمولاً EP1200 تا EP2000 یا ST1600 تا ST3150 استفاده می‌شود. ۴. ضخامت تسمه و میزان روکش لاستیکی ضخامت کل تسمه: بسته به نوع کاربری، معمولاً بین ۸ تا ۲۵ میلی‌متر است. ضخامت روکش رویی و زیری: • روکش رویی (Top Cover): بخش بالایی که بیشترین تماس با مواد را دارد. ضخامت معمولی ۳ تا ۱۰ میلی‌متر است. • روکش زیری (Bottom Cover): از تسمه در برابر تماس با رولیک‌ها محافظت می‌کند و ضخامت آن معمولاً ۲ تا ۵ میلی‌متر است. نکته: در تسمه‌های باکیفیت، نسبت ضخامت روکش به ضخامت کل تسمه استاندارد است تا تسمه عمر بالاتری داشته باشد. ۵. مقاومت در برابر ضربه و پارگی (Impact & Tear Resistance) در محیط‌هایی که سنگ‌های درشت و تیز روی تسمه ریخته می‌شوند (مانند معادن سنگ‌آهن و مس)، تسمه باید مقاومت بالایی در برابر ضربه داشته باشد. برای جلوگیری از پارگی تسمه، برخی مدل‌ها دارای لایه‌های ضد‌پارگی (Breaker Fabric یا Steel Breaker) هستند. ۶. کیفیت اتصالات و آپارات (Joint & Splicing) اتصال تسمه (آپارات) باید محکم و بادوام باشد. آپارات گرم (Hot Vulcanization) دوام بالاتری دارد، اما آپارات سرد (Cold Vulcanization) سریع‌تر انجام می‌شود. تسمه‌هایی با کیفیت پایین، اتصالات ضعیفی دارند که باعث پارگی زودهنگام می‌شود. ۷. برند و استانداردهای تولید تسمه‌های تولیدشده بر اساس استانداردهای DIN (آلمان)، ISO (بین‌المللی)، RMA (آمریکا) و BS (انگلستان) کیفیت بالاتری دارند. برندهای مطرح تسمه نقاله مانند ContiTech (آلمان)، Dunlop (هلند)، Semperit (اتریش) و برندهای معتبر داخلی، تسمه‌هایی با طول عمر بالا تولید می‌کنند. ۸. شرایط محیطی (رطوبت، گردوغبار، مواد شیمیایی و دما) در معادن با رطوبت بالا، تسمه نباید خاصیت چسبندگی داشته باشد. در محیط‌های گردوغباردار، تسمه‌های ضدالکتریسیته ساکن بهتر عمل می‌کنند. در مناطق با تغییرات دمایی زیاد، تسمه باید مقاوم به انقباض و انبساط باشد. نتیجه‌گیری: چطور تسمه نقاله باکیفیت انتخاب کنیم؟ برای معادن و صنایع سنگین: تسمه استیل کورد (ST) یا EP1200 تا EP2000 با روکش مقاوم به سایش برای مواد ساینده: تسمه با روکش لاستیکی با سختی ۶۰ تا ۷۰ Shore A برای مواد داغ: تسمه مقاوم به حرارت T1، T2 یا T3 برای مسیرهای شیب‌دار: تسمه آج‌دار Chevron برای صنایع شیمیایی و نفتی: تسمه با روکش NBR مقاوم به روغن و مواد شیمیایی برای معادن زغال‌سنگ: تسمه ضدحریق (FR) مطابق با استانداردهای MSHA و ISO تعمیر تسمه نقاله لاستیکی تسمه نقاله‌ها در طول زمان به دلیل سایش، ضربه، بریدگی، ترک، جدا شدن لایه‌ها و پارگی نیاز به تعمیر پیدا می‌کنند. روش تعمیر بستگی به میزان آسیب، نوع تسمه و شرایط کاری دارد. ۱. انواع آسیب‌های رایج تسمه نقاله و روش تعمیر آن‌ها

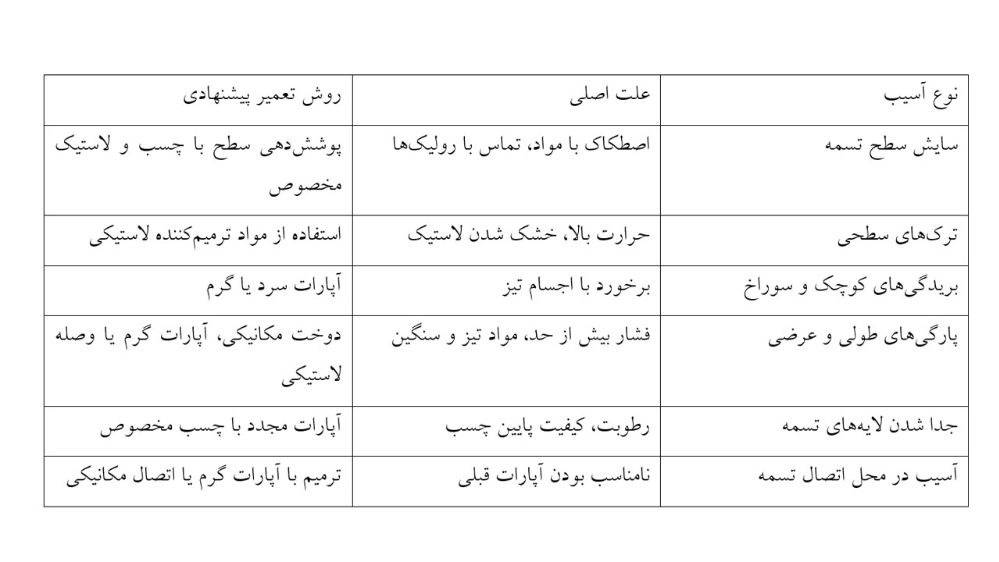

۲. روش‌های تعمیر تسمه نقاله الف) آپارات سرد (Cold Splicing) مناسب برای: ترک‌های سطحی، بریدگی‌های کوچک و جدا شدن لایه‌ها ابزار مورد نیاز: چسب مخصوص آپارات سرد (مثل REMA TIP TOP، SC 2000) مراحل: 1. تمیز کردن و سنباده‌زدن محل آسیب 2. استفاده از چسب آپارات مخصوص 3. قرار دادن لاستیک ترمیمی روی محل 4. اعمال فشار و خشک شدن (حدود ۲۴ ساعت) مزایا: سریع و آسان، هزینه پایین معایب: استحکام کمتر نسبت به آپارات گرم، مناسب برای آسیب‌های کوچک ب) آپارات گرم (Hot Vulcanization) مناسب برای: پارگی‌های بزرگ، جدا شدن لایه‌ها و محل‌های اتصال ابزار مورد نیاز: دستگاه آپارات گرم، لاستیک خام، پرس حرارتی مراحل: 1. تمیز کردن و برش ناحیه آسیب‌دیده 2. قرار دادن لایه لاستیکی خام 3. استفاده از چسب مخصوص و اعمال گرما (۱۲۰ تا ۱۵۰ درجه سانتی‌گراد) 4. فشرده‌سازی تسمه و یکپارچه شدن محل ترمیم مزایا: استحکام بالا، ماندگاری طولانی معایب: نیاز به تجهیزات خاص، هزینه و زمان بیشتر ج) اتصال مکانیکی (Mechanical Fasteners) مناسب برای: تسمه‌های با پارگی‌های زیاد، شرایطی که نیاز به تعویض سریع دارند ابزار مورد نیاز: بست‌های فلزی، پرچ‌ها یا کلیپس‌های مکانیکی مراحل: 1. سوراخ‌کاری لبه‌های پارگی 2. نصب بست‌های مکانیکی 3. محکم کردن پیچ‌ها یا پرچ‌ها مزایا: سریع، مناسب برای محیط‌های مرطوب و تسمه‌های ضخیم معایب: کاهش انعطاف تسمه، استهلاک بیشتر روی رولیک‌ها ۳. نکات مهم برای افزایش عمر تسمه و کاهش نیاز به تعمیر تنظیم کشش تسمه: کشش بیش از حد باعث ترک و پارگی می‌شود. چک کردن رولیک‌ها و درام‌ها: غلطک‌های آسیب‌دیده، تسمه را خراب می‌کنند. استفاده از تسمه مناسب: انتخاب تسمه با مقاومت بالا در برابر سایش و ضربه، نیاز به تعمیر را کاهش می‌دهد. تمیز نگه‌داشتن تسمه: تجمع گردوغبار و مواد بین تسمه و رولیک‌ها باعث آسیب سریع‌تر می‌شود. طول عمر تسمه نقاله و عوامل مؤثر بر آن طول عمر تسمه نقاله بسته به جنس، نوع کاربرد، شرایط کاری و میزان نگهداری متفاوت است. معمولاً بین ۳ تا ۱۵ سال دوام دارد، اما این عدد می‌تواند بسته به شرایط استفاده بیشتر یا کمتر باشد. ۱. عوامل مؤثر بر طول عمر تسمه نقاله الف) نوع و کیفیت تسمه تسمه‌های لاستیکی منجیددار (EP): • عمر متوسط: ۳ تا ۸ سال • مناسب برای حمل مواد معدنی و فرآوری تسمه‌های استیل کورد (ST): • عمر متوسط: ۸ تا ۱۵ سال • مناسب برای بارهای سنگین و مسیرهای طولانی تسمه‌های مقاوم در برابر سایش: • عمر متوسط: ۵ تا ۱۰ سال • مناسب برای حمل مواد ساینده مثل سنگ‌آهن، شن و ماسه تسمه‌های مقاوم در برابر حرارت: • عمر متوسط: ۳ تا ۷ سال (بسته به دمای کار) • مناسب برای کلینکر، آهک و مواد داغ تسمه‌های مقاوم در برابر روغن و مواد شیمیایی: • عمر متوسط: ۴ تا ۸ سال • مناسب برای صنایع نفتی و شیمیایی ب) شرایط کاری و نوع مواد حمل‌شده مواد ساینده (مثل شن، سنگ‌آهن، کلینکر): کاهش عمر تسمه به دلیل سایش بالا دمای بالا: تسمه‌های معمولی در دمای بالای ۸۰ درجه زودتر فرسوده می‌شوند. رطوبت و مواد شیمیایی: کاهش عمر تسمه در محیط‌های مرطوب و اسیدی شیب زیاد نوار: باعث فشار و کشیدگی بیشتر روی تسمه می‌شود. ج) نحوه نصب و نگهداری تراز بودن رولیک‌ها و درام‌ها: جلوگیری از فرسایش نامتقارن تسمهتمیز نگه‌داشتن تسمه و زیرساخت آن: کاهش آسیب ناشی از گردوغبار و مواد باقی‌مانده بررسی کشش تسمه: کشش زیاد باعث ترک و پارگی زودرس می‌شود روانکاری منظم رولیک‌ها و درام‌ها: کاهش اصطکاک و افزایش عمر تسمه بررسی اتصالات و آپارات‌ها: اتصالات ضعیف باعث پارگی تسمه در بلندمدت می‌شوند ۲. چگونه طول عمر تسمه نقاله را افزایش دهیم؟ انتخاب تسمه مناسب با توجه به شرایط کاری نصب صحیح و اطمینان از تراز بودن نوار و رولیک‌ها بازرسی و تعمیرات دوره‌ای (حداقل هر ۳ ماه یک‌بار) تمیز نگه داشتن نوار نقاله و جلوگیری از تجمع مواد روی تسمه کنترل کشش تسمه و جلوگیری از فشار بیش از حد در خطوط سنگ‌شکنی و فرآوری مواد معدنی، طول عمر تسمه نقاله معمولاً کمتر از میانگین معمول است، زیرا این محیط‌ها بسیار سخت و ساینده هستند. در این صنایع، عمر تسمه معمولاً بین ۶ ماه تا ۳ سال متغیر است و به عوامل مختلفی بستگی دارد. چرا عمر تسمه در سنگ‌شکنی و فرآوری کوتاه‌تر است؟ ۱. سایش شدید سنگ‌هایی مانند سنگ‌آهن، مس، سیلیس و کلینکر بسیار ساینده هستند و باعث فرسایش سریع روکش لاستیکی تسمه می‌شوند. هرچه سختی مواد بیشتر باشد، تسمه سریع‌تر ساییده می‌شود. ۲. ضربه و فشار بالا در نقاطی که مواد مستقیماً روی تسمه می‌ریزند (مثلاً زیر سنگ‌شکن فکی یا سرند)، ضربه سنگ‌های درشت و سنگین باعث پارگی یا آسیب دیدن لایه‌های تسمه می‌شود. ۳. رطوبت و شرایط محیطی نامناسب ر معادنی که مواد مرطوب یا گل‌آلود هستند، این رطوبت به لاستیک نفوذ کرده و باعث کاهش استحکام و ترک‌خوردگی تسمه می‌شود. ۴. مسیرهای طولانی و شیب‌دار در خطوط فرآوری، تسمه‌ها معمولاً مسیرهای طولانی و بارهای سنگین را تحمل می‌کنند که باعث افزایش کشیدگی و پارگی تسمه می‌شود. ۵. عدم نگهداری و تنظیمات نادرست کشش بیش از حد تسمه باعث شکستگی و ترک در روکش لاستیکی می‌شود. رولیک‌ها و درام‌های فرسوده تسمه را دچار آسیب‌های موضعی می‌کنند. چگونه می‌توان طول عمر تسمه نقاله را در سنگ‌شکنی و فرآوری افزایش داد؟ استفاده از تسمه‌های مقاوم به سایش (Grade X یا Y) تسمه‌هایی با روکش لاستیکی سخت (سختی ۶۵ تا ۷۰ Shore A) عمر بیشتری در برابر سایش دارند. نصب ورق‌های ضد سایش و ضربه‌گیر در محل‌های بارگیری چیدمان مناسب شوت‌های بارگیری باعث کاهش ضربه مستقیم به تسمه می‌شود. لاستیک‌های ضربه‌گیر (Impact Bar) در نقاط تخلیه مواد، از آسیب به تسمه جلوگیری می‌کنند. استفاده از تسمه‌های تقویت‌شده (Breaker Fabric یا استیل کورد) تسمه‌های دارای لایه‌های فولادی (ST) یا تقویت‌کننده‌های مقاوم به پارگی، در برابر ضربه‌های شدید مقاوم‌تر هستند. کنترل کشش تسمه و تنظیم دقیق رولیک‌ها تنظیمات نادرست باعث پارگی کناره‌های تسمه و خرابی زودرس آن می‌شود. تمیز کردن منظم تسمه برای جلوگیری از چسبیدن مواد باقی‌ماندن گردوغبار و گل روی تسمه باعث افزایش اصطکاک و فرسایش سریع‌تر می‌شود. روانکاری و نگهداری مرتب رولیک‌ها و درام‌ها رولیک‌های خشک یا فرسوده باعث کشیدگی و پارگی تسمه می‌شوند. عمر تسمه در سنگ‌شکنی چقدر است؟ تسمه‌های معمولی EP: ۶ ماه تا ۱.۵ سال تسمه‌های مقاوم به سایش (Grade X یا Y): ۱ تا ۳ سال تسمه‌های استیل کورد (ST): ۲ تا ۵ سال (برای مسیرهای طولانی و بارهای خیلی سنگین) راهنمای ثبت سفارش در تجهیز صنعت زرینه اگر قصد خرید تجهیزات یا قطعات صنعتی از تجهیز صنعت زرینه را دارید، می‌توانید مراحل زیر را برای ثبت سفارش دنبال کنید: ۱. انتخاب محصول موردنظر مشخص کنید که چه تجهیزاتی نیاز دارید (مثلاً تسمه نقاله، پمپ اسلاری، هیدروسیکلون، سنگ‌شکن فکی و …). مشخصات فنی محصول، ظرفیت، برند و شرایط کاری را بررسی کنید. ۲. ارسال درخواست استعلام قیمت روش‌های ثبت درخواست: از طریق وب‌سایت: (در صورت داشتن فرم استعلام) تماس تلفنی: برای مشاوره سریع‌تر ارسال ایمیل یا پیام در واتساپ: ارسال مشخصات محصول و دریافت پیش‌فاکتور نکته: در درخواست خود اطلاعات زیر را ذکر کنید: • نام و مشخصات محصول • مقدار و تعداد موردنیاز • شرایط محیطی و کاربرد موردنظر • اطلاعات تماس و نام شرکت (در صورت خرید سازمانی) ۳. دریافت پیش‌فاکتور و تایید سفارش پس از بررسی درخواست، کارشناسان فروش پیش‌فاکتور شامل قیمت، شرایط پرداخت و زمان تحویل را برای شما ارسال می‌کنند. در صورت تایید، سفارش ثبت شده و مراحل پردازش آغاز می‌شود. ۴. پرداخت و تکمیل فرآیند خرید پس از تایید پیش‌فاکتور، پرداخت طبق شرایط توافق‌شده انجام می‌شود (پرداخت نقدی، چک، یا شرایط اعتباری). پس از ثبت پرداخت، سفارش وارد مرحله بسته‌بندی و ارسال می‌شود. ۵. ارسال و تحویل کالا سفارش شما از طریق باربری، تیپاکس یا حمل اختصاصی (بسته به نوع محصول و مقصد) ارسال می‌شود. کد رهگیری یا اطلاعات حمل برای پیگیری تحویل ارسال می‌شود. نکته: در صورت نیاز، تیم فنی تجهیز صنعت زرینه مشاوره نصب و راه‌اندازی را نیز ارائه می‌دهد. مزایای خرید از تجهیز صنعت زرینه تجهیز صنعت زرینه به عنوان تأمین‌کننده تخصصی تجهیزات فرآوری مواد معدنی، تلاش می‌کند بهترین محصولات و خدمات را به مشتریان ارائه دهد. خرید از ما دارای مزایای زیر است: ۱. تأمین تجهیزات باکیفیت و استاندارد ارائه تسمه نقاله، پمپ اسلاری، هیدروسیکلون، سنگ‌شکن و سایر تجهیزات فرآوری از برندهای معتبر محصولات دارای استانداردهای بین‌المللی و مناسب برای شرایط سخت صنعتی ۲. مشاوره تخصصی و انتخاب بهینه تیم فنی ما با تجربه در صنعت فرآوری مواد معدنی، بهترین گزینه را متناسب با نیاز شما پیشنهاد می‌دهد. بررسی شرایط کاری، نوع ماده معدنی و میزان سایش برای انتخاب تجهیزات مناسب ۳. قیمت رقابتی و شرایط پرداخت مناسب قیمت‌های رقابتی با حذف واسطه‌ها و تأمین مستقیم از تولیدکنندگان امکان شرایط پرداخت متنوع بسته به سفارش و میزان همکاری ۴. تحویل سریع و مطمئن تأمین قطعات و تجهیزات در کوتاه‌ترین زمان ممکن همکاری با باربری‌های معتبر و ارسال به تمام نقاط کشور ۵. پشتیبانی و خدمات پس از فروش تضمین کیفیت محصولات و گارانتی معتبر ارائه خدمات نصب، راه‌اندازی و مشاوره فنی پس از خرید تأمین قطعات یدکی و خدمات تعمیرات برای تجهیزات خریداری‌شده ۶. تجربه و شناخت بازار فرآوری مواد معدنی سال‌ها تجربه در بازرگانی تجهیزات و قطعات صنعتی شناخت کامل از نیازهای معادن، کارخانه‌های فرآوری سنگ‌آهن، مس، شن و ماسه و سایر صنایع معدنی برای مشاوره و ثبت سفارش: تماس با واحد فنی و مشاوره رایگان : 09126894690 ارسال پیام در واتساپ یا ایمیل 09358563533
