مقدمه
در کارخانههای فرآوری مواد معدنی، یکی از مهمترین تجهیزات جدایش و طبقهبندی ذرات، هیدروسیکلون (Hydrocyclone) است. این تجهیز با استفاده از نیروی گریز از مرکز، ذرات را بر اساس ابعاد از یکدیگر تفکیک میکند و بهعنوان یک طبقهبندیکننده پیوسته شناخته میشود. اما زمانی که ظرفیت بالاتر و عملکرد یکنواختتر مورد نیاز باشد، استفاده از خوشه هیدروسیکلون (کلاستر هیدروسیکلون) بهعنوان راهحل مهندسی مطرح میشود.
در این مقاله به بررسی کامل هیدروسیکلون، اجزای اصلی آن مانند اپکس هیدروسیکلون و ورتکس هیدروسیکلون ، نحوه عملکرد، شاخصهای کارایی و در نهایت کاربرد و مزایای خوشه هیدروسیکلون میپردازیم. همچنین در بخش پایانی، محصولات و خدمات طلایهداران تجهیز صنعت زرّینه بهعنوان یکی از تولیدکنندگان و طراحان معتبر این تجهیزات معرفی خواهد شد.
________________________________________
هیدروسیکلون چیست و چگونه کار میکند؟
هیدروسیکلون وسیله ای استوانهای–مخروطی است که خوراک اسلاری (پالپ) را با فشار وارد کرده و با ایجاد جریان چرخشی، ذرات را جداسازی میکند. در این فرآیند:
• ذرات درشت به دلیل وزن بیشتر و اثر گریز از مرکز به سمت دیواره رانده میشوند و از تهریز (Apex) خارج میگردند.
• ذرات ریز در منطقه کمفشار مرکزی باقی مانده و به سمت سرریز (Vortex Finder) هدایت میشوند.
به همین دلیل، هیدروسیکلونها بهطور گسترده در مدارهای خردایش و آسیا مورد استفاده قرار میگیرند تا مواد بر اساس ابعاد دستهبندی شوند.

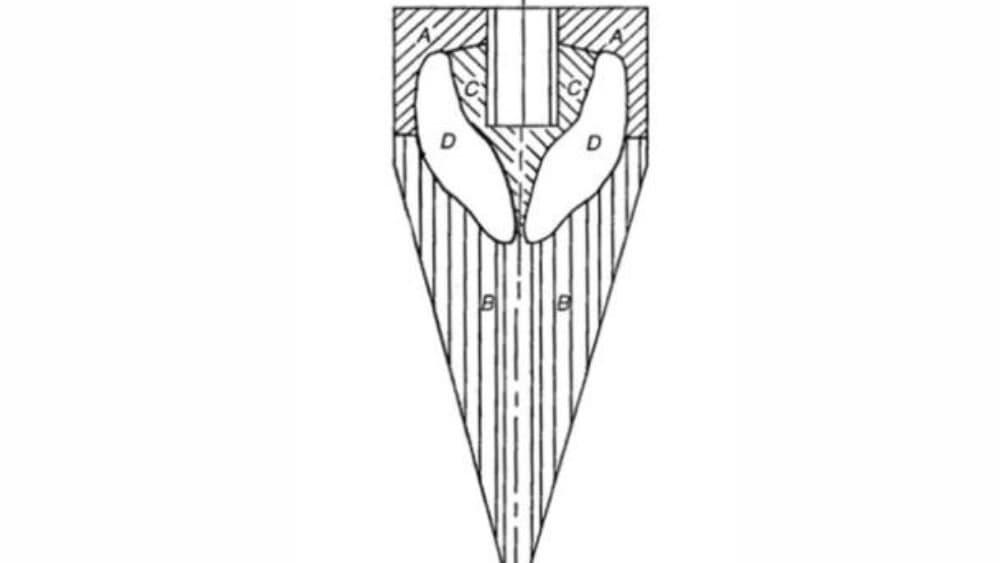

نواحی داخلی هیدروسیکلون
داخل هیدروسیکلون به چهار منطقه مختلف تقسیم بندی میشود که عبارتند از:
✅ خوراک طبقهبندی نشده در ناحیه باریکی حوالی ناحیه A وارد شده و به دیواره و سقف سیکلون برخورد میکند.
✅ ناحیه B قسمت خیلی بزرگی از مخروط سیکلون را اشغال میکند و حاوی تمام ذرات درشت طبقه بندی شده میباشد، ناحیه باریکی که از پیرامون دهانه سرریز Vortex)) شروع شده و نهایتاً در راستای محور سیکلون به طرف پایین کشیده میشود.
✅ تمام ذرات ریز دانهبندی شده در ناحیه C تجمع پیدا میکنند.
✅ تنها در ناحیه D عمل طبقهبندی انجام میشود. در عرض این ناحیه توزیع دانهبندی شعاعی میباشد، همانطور که ابعاد ذرات کاهش پیدا میکند فاصله شعاعی از محور کم میشود.
این تقسیمبندی به مهندسین فرآوری کمک میکند تا طراحی و تنظیم هیدروسیکلون بهگونهای انجام شود که بیشترین بازدهی جدایش حاصل گردد.
کاربردهای هیدروسیکلون در صنعت
هیدروسیکلونها به دلیل عملکرد ساده، کارایی بالا و هزینه نگهداری کم، کاربردهای گستردهای دارند:

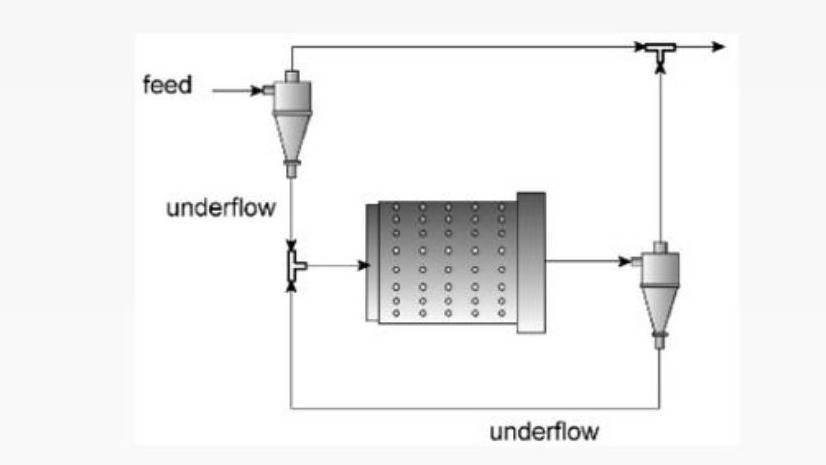

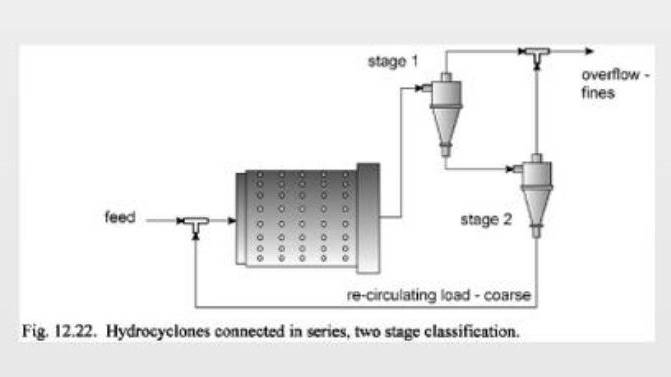

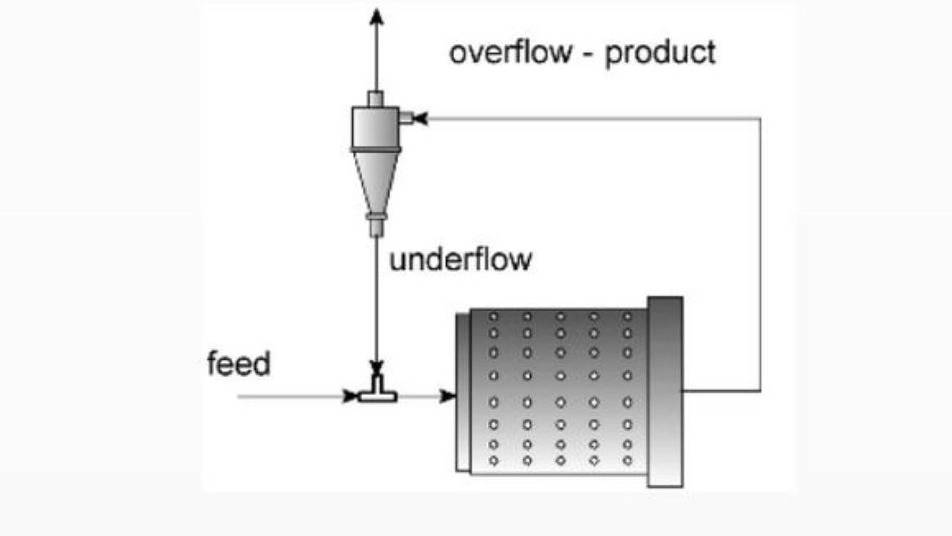

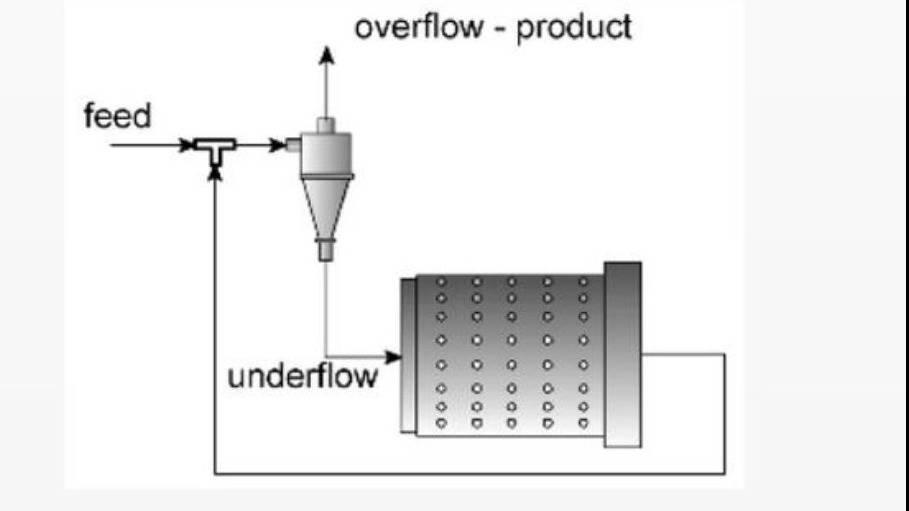

✅طبقهبندی ابعادی در مدار بسته آسیا: کنترل دقیق ابعاد ذرات برای بهینهسازی عملیات نرمایش.

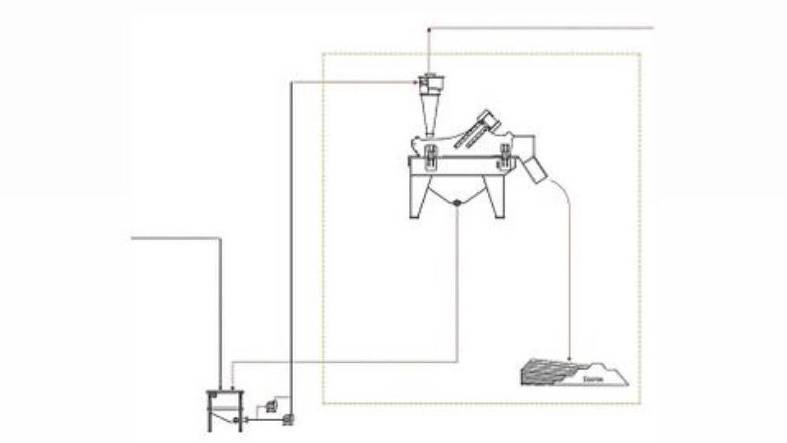

✅آبگیری: جداسازی جامدات از مایع در تجهیزات اوواش و خشککنها.
این کاربردها نشان میدهد که هیدروسیکلون یکی از گلوگاههای کلیدی کارخانههای فرآوری است و انتخاب درست آن نقش تعیینکنندهای در بهرهوری کل مدار دارد.
________________________________________
شاخصهای عملکرد و کارایی هیدروسیکلون
عملکرد هیدروسیکلون با شاخصهای مختلفی سنجیده میشود:

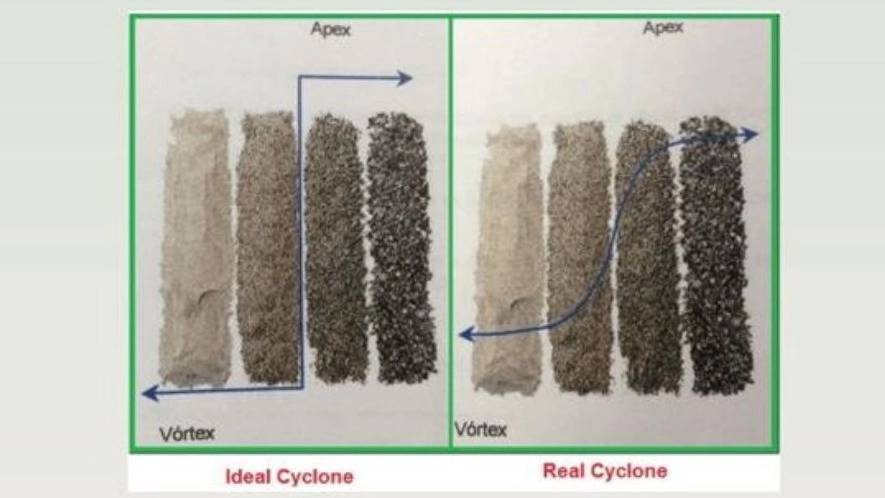

✅ حد جدایش (d50): اندازه ذراتی که ۵۰٪ احتمال انتقال به سرریز و ۵۰٪ احتمال انتقال به تهریز دارند.

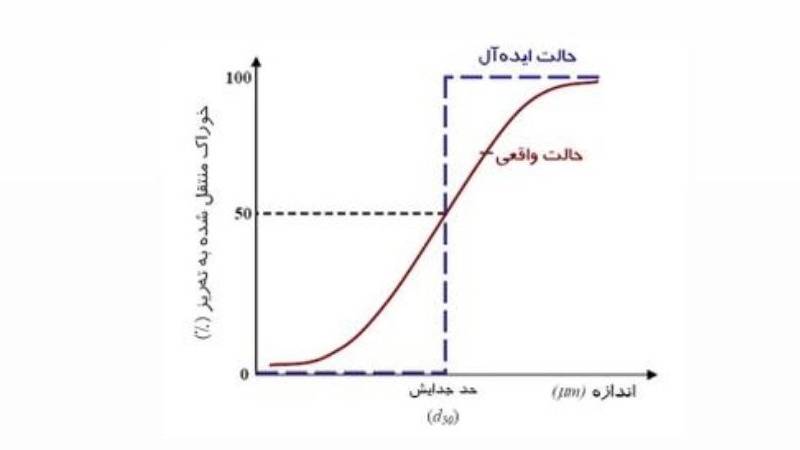

✅ منحنی کارایی: هر چه شیب بخش میانی منحنی بیشتر باشد، جدایش دقیقتر است.
✅ نسبت جامد تهریز به خوراک (U/F): نشاندهنده بخشی از مواد است که به تهریز منتقل میشود.
✅ غلظت جامد تهریز: بهویژه در هیدروسیکلونهای آبگیر اهمیت دارد.
________________________________________
اجزای کلیدی هیدروسیکلون
اپکس هیدروسیکلون (Apex)
قطر و شکل اپکس تعیینکننده غلظت و حجم تهریز است. اپکس کوچک موجب افزایش غلظت و احتمال طنابشدگی میشود، در حالی که اپکس بزرگ باعث رقیق شدن بیش از حد تهریز خواهد شد. در محصولات زرینه، اپکس هیدروسیکلون زرینه بهصورت ماژولار و قابل تعویض طراحی و تولید میشود.
قطر دهانه تهریز با توجه به نوع مادهی معدنی انتخاب میشود و بایستی به اندازهای بزرگ باشد که موجب گرفتگی در زمان خروج مواد نشود. حداقل اندازهی معمول 10 درصد قطر سیکلون است که میتواند تا 35 درصد نیز برسد.
✔️ناحیه a: در صورتی که عملیات طبقهبندی در هیدروسیکلون به طور صحیح انجام گردد، محصول تهریز به صورت مخروطی شکل با زاویهی °30-20 از آن خارج میشود.
✔️ناحیه b: با کوچکتر شدن دهانهی تهریز، طناب شدگی ایجاد شده و غلظت پالپ بسیار زیاد میشود. در این حالت با از بین رفتن مغزهی هوا، ذرات درشت به سرریز منتقل میشود.
✔️ ناحیه c: بزرگ شدن زاویهی خروج مواد، موجب رقیق شدن بیش از حد تهریز سیکلون شده و در نتیجه مواد در هیدروسیکلون طبقهبندی نشده و به همراه آب، به تهریز منتقل میشوند.
ورتکس هیدروسیکلون (Vortex Finder)
این لوله درپوش بالایی هیدروسیکلون است که ذرات ریز را به سرریز هدایت میکند. تغییر قطر ورتکس بهطور مستقیم بر حد جدایش اثر دارد. در محصولات زرینه، ورتکس هیدروسیکلون زرینه بهصورت ماژولار و قابل تعویض طراحی و تولید میشود.
✔️دیافراگم: لولهای است که از درون در پوش فوقانی، به طول معینی به داخل بدنهی هیدروسیکلون وارد میشود.
✔️ افزایش قطر سرریز موجب افزایش حدجدایش و کاهش آن موجب کاهش حد جدایش میشود به همین علت، در بیشتر سیکلونها، دیافراگم قابل تعویض میباشد.
✔️هیدروسیکلونهای اولیه که توسط معادن دولتی آلمان به کار برده میشدند فاقد دیافراگم بودند که موجب جریان مدار کوتاه، مقدار زیادی از ذرات درشت به سرریز میشدند که برای کاهش میان بر زدن یا دنبالهروی ذرات درشت به سرریز، دیافراگم معرفی شد.
✔️طول، قطر و شکل دیافراگم پارامترهای قابل تغییری هستند که بر کارآیی سیکلون تأثیرگذارند.
✔️قطر سرریز: عامل بسیار مهمی است که تقریباً روی تمامی ویژگیهای کارآیی سیکلون تأثیرگذار است.
✔️به طور کلی با افزایش قطر سرریز، حد جدایش افزایش مییابد. قطر دهانه سرریز تقریباً 0/45-0/25 برابر قطر دهانه ورودی سیکلون است.
دهانه ورودی خوراک
✅ قطر دهانه ورودی: اندازهی دهانه ورودی نقش مهمی در ظرفیت و بازدهی جدایش دارد، زیرا سرعت ورود خوراک و تا حد وسیعی سرعتهای مماسی در داخل سیکلون، توسط دهانه ورودی کنترل میشود.
✅سطح مقطع این دهانه معمولاً دایرهای، بیضوی و یا مستطیلی میباشد و قطر آن قطر معادل نسبت مساحت میباشد که بر مبنای سرعت ورودی کنترل میشود.
✅دهانه ورودی با سطح مقطع کوچکتر موجب کاهش ظرفیت، بازدهی بیشتر و حد جدایش کوچکتر میشود.

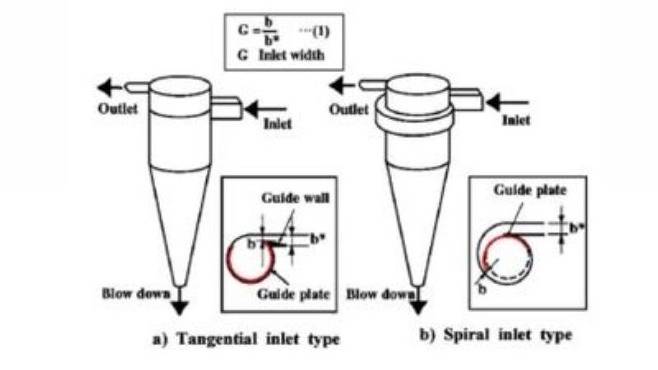

✅ نوع a: ورودی مماسی است که به طور گسترده در گذشته استفاده شده است که برای پالپهای ساینده مناسب نیستند.
نوع b: ورودی مارپیچ (حلزونی یا قوسی شکل) امروزیتر است و به دلیل به حداقل رساندن آشفتگی محیط و کاهش سایش جدارهی داخلی سیکلون، مورد استفاده قرار میگیرد.

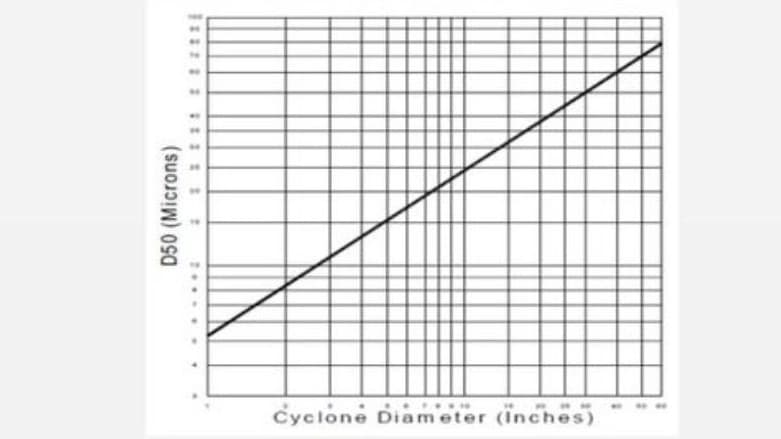

قطر هیدروسیکلون
افزایش قطر هیدروسیکلون ظرفیت را بالا میبرد اما دقت جدایش کاهش مییابد. بنابراین انتخاب قطر مناسب نیازمند محاسبات دقیق فرآیندی است.
✔️ اساسیترین پارامتر هیدروسیکلون قطر آن میباشد که منظور قطر داخلی محفظهی استوانهای شکل هیدرسیکلون است. قطر هیدروسیکلون به طور مستقیم بر حد جدایش و ظرفیت سیکلون تأثیرگذار است.
✔️ انتخاب هیدروسیکلون با قطر بزرگتر، از یک طرف موجب افزایش حد جدایش و از طرف دیگر موجب کاهش سایش قطعات، هزینههای تعمیراتی و هزینه پمپاژ میشود.

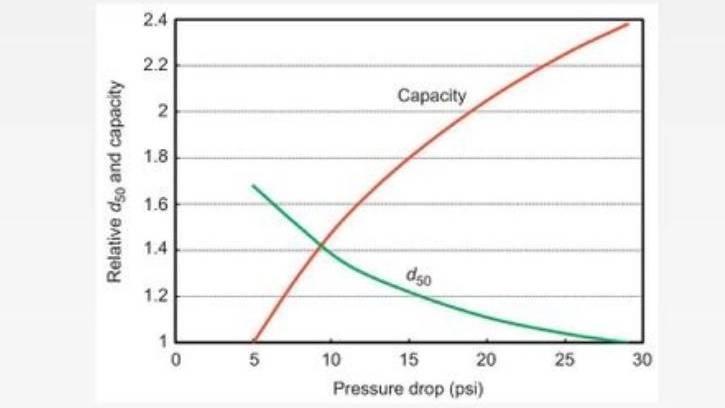

افت فشار
✔️ یکی از پارامترهای مهم در هیدروسیکلون، افت فشار در آن (بین دهانه ورودی و خروجی سرریز) میباشد. توصیه میشود که هیدروسیکلون به نحوی تنظیم شود که فشار سرریز آن نزدیک فشار جو باشد، در این صورت افت فشار، معادل فشار پالپ در دهانه ورودی است. در صورتی که سرریز تحت فشار مثبت تخلیه گردد، بخشی از مواد سرریز به تهریز راه مییابند.

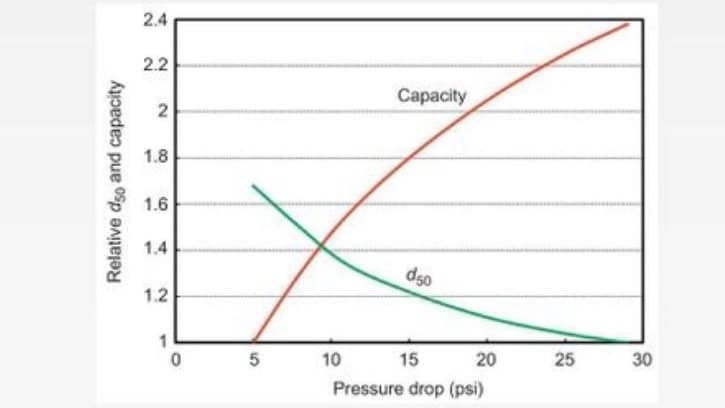

✔️ افزایش دبی خوراک یا فشار، نیروی گریز از مرکز را افزایش میدهد و در نتیجه ذرات ریز به تهریز منتقل میشوند، به عبارت دیگر حد جدایش کاهش مییابد.
درصد جامد

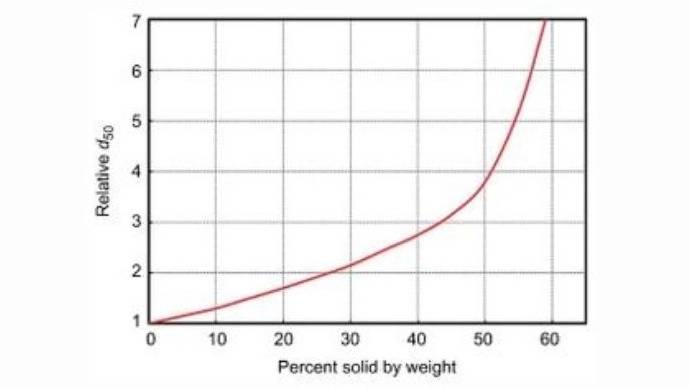

✔️ با افزایش درصد جامد پالپ، تهنشین شدن با مانع انجام شده و مقاومت در برابر حرکت چرخشی بیشتر میشود و در نتیجه ذرات درشت به سرریز راه پیدا میکنند و در نتیجه d50 با افزایش درصد جامد، افزایش مییابد.
✔️ با کاهش درصد جامد و یا رقیق شدن پالپ، حجم دبی تهریز کاهش مییابد و این امر موجب کاهش حد جدایش و بهبود بازیابی میگردد.
✔️ به منظور بازدهی جدایش مطلوب سیکلون برای مواد با ابعاد ریز، عملیات باید با درصد جامد کم (کمتر از 30%) و فشار زیاد انجام گردد.

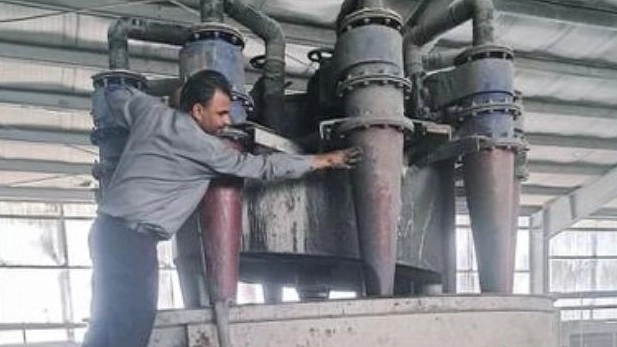

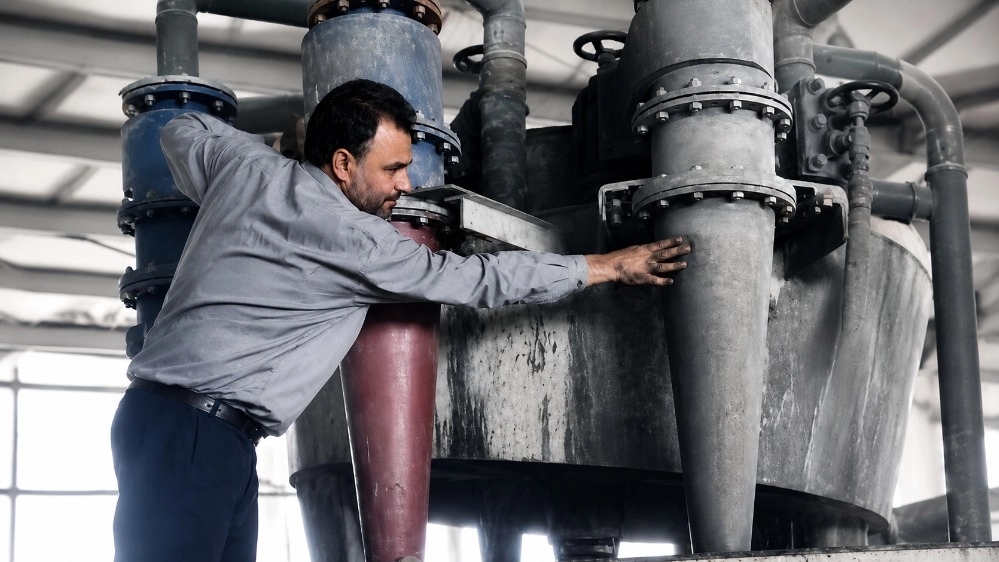

خوشه هیدروسیکلون (کلاستر هیدروسیکلون)
زمانی که یک هیدروسیکلون پاسخگوی ظرفیت مدار نباشد، از خوشه هیدروسیکلون استفاده میشود. در این سیستم، چندین هیدروسیکلون بهصورت مجتمع و همزمان عمل میکنند.
مزایای خوشه هیدروسیکلون:
✅ افزایش ظرفیت طبقهبندی
✅ امکان سرویسدهی بدون توقف کامل مدار
✅ یکنواختی بیشتر در جریان خوراک و محصول
✅ قابلیت انعطافپذیری بالا در طراحی مدار
به همین دلیل، کلاستر هیدروسیکلون در صنایع سنگآهن، مس، طلا، سرب و روی و سایر معادن بزرگ بهعنوان یک تجهیز حیاتی شناخته میشود.
________________________________________
قطعات هیدروسیکلون و لاینر پلییورتان زرینه
سایش یکی از چالشهای اصلی هیدروسیکلون است. برای افزایش عمر مفید، استفاده از لاینر پلییورتان هیدروسیکلون زرینه توصیه میشود. این لاینرها علاوه بر مقاومت سایشی بالا، قابلیت تعویض آسان دارند و هزینه تعمیر و نگهداری را کاهش میدهند.
قطعات هیدروسیکلون زرینه شامل اپکس، ورتکس، لاینر و بدنه با استفاده از متریال مرغوب و فناوری تولید پیشرفته ساخته میشوند.
________________________________________
معرفی طلایهداران تجهیز صنعت زرّینه
طلایهداران تجهیز صنعت زرّینه با سالها تجربه در طراحی، ساخت و اجرای تجهیزات فرآوری معدنی، بهعنوان یکی از مراجع تخصصی در زمینه هیدروسیکلون و خوشه هیدروسیکلون شناخته میشود. خدمات ما شامل:
✅ طراحی اختصاصی هیدروسیکلون و کلاستر متناسب با مشخصات خوراک و فرآیند
✅ ساخت هیدروسیکلون زرینه با متریال مقاوم و طول عمر بالا
✅ تولید و تأمین اپکس هیدروسیکلون ، ورتکس هیدروسیکلون و لاینر پلییورتان
✅ پشتیبانی فنی و ارائه مشاوره مهندسی برای انتخاب بهینه تجهیزات
🌀 ما در زرینه، همراه مطمئن مهندسین فرآوری هستیم و با ارائه تجهیزات باکیفیت، اهداف اقتصادی و عملیاتی پروژههای معدنی را محقق میکنیم.
✅ برای مشاوره و سفارش با ما تماس بگیرید:
📞 09123653281 – 09126894690
________________________________________
جمعبندی
هیدروسیکلون بهعنوان یکی از تجهیزات حیاتی در مدارهای فرآوری مواد معدنی، نقش تعیینکنندهای در بهینهسازی و کنترل عملیات دارد. استفاده از خوشه هیدروسیکلون امکان افزایش ظرفیت، کاهش توقفات و افزایش بهرهوری را فراهم میکند. انتخاب صحیح اجزا مانند اپکس و ورتکس هیدروسیکلون و استفاده از لاینر پلییورتان هیدروسیکلون ، ضامن عمر طولانی و عملکرد دقیق این تجهیزات است.
اگر بهدنبال طراحی و اجرای مطمئن خوشه هیدروسیکلون هستید، طلایهداران تجهیز صنعت زرّینه بهترین همراه شما در این مسیر خواهد بود.
