مقدمه
در فرآیندهای معدنی، جداسازی ذرات جامد از مایع، یکی از مراحل حساس و تعیینکننده راندمان کل خط تولید است. در میان تمام تجهیزات جداسازی، هیدروسیکلون (Hydrocyclone)بهعنوان یکی از پرکاربردترین و اقتصادیترین ابزارها شناخته میشود.
هیدروسیکلونها بدون هیچ قطعهی متحرکی، تنها با استفاده از نیروی گریز از مرکز، میتوانند جداسازی مؤثر و پیوستهای را فراهم کنند؛ و همین سادگی، آنها را به یکی از مهمترین اجزای مدارهای فرآوری مواد معدنی تبدیل کرده است.
در مجموعهی طلایهداران تجهیز صنعت زرّینه، طراحی، مهندسی، و تولید انواع هیدروسیکلون پلییورتان، ژاکتی، رابرلاین و تمام پلییورتان با تکیه بر دانش فنی ایرانی و تجربهی میدانی در پروژههای واقعی انجام میشود. هدف ما ارائهی محصولی با کیفیت جهانی، دوام بالا و خدمات سریع داخلی است.
هیدروسیکلون چگونه کار میکند؟
اساس کار هیدروسیکلون بر پایهی جریان چرخشی اسلاری است. زمانیکه دوغاب با فشار وارد محفظهی مخروطی دستگاه میشود، تحت تأثیر طراحی زاویهدار ورودی، بهصورت مارپیچی به چرخش درمیآید.
در این حالت، نیروی گریز از مرکز ایجادشده سبب میشود ذرات سنگینتر به سمت دیواره و پایین حرکت کنند و از خروجی پایینی (آندر فلو) تخلیه شوند، در حالیکه ذرات ریزتر و سبکتر همراه جریان مرکزی از بخش بالایی (اور فلو) خارج میشوند.
به این ترتیب، هیدروسیکلون بهعنوان یک سیستم پیوسته و بدون فیلتر مکانیکی، عملیات کلاسبندی (Classification)، تغلیظ (Thickening) یا جداسازی ذرات ریز و درشت را انجام میدهد.
طراحی مهندسی و تأثیر آن بر راندمان جداسازی
راندمان عملکرد یک هیدروسیکلون، ارتباط مستقیمی با طراحی هندسی آن دارد. زاویه مخروط، قطر بدنه، اندازه اپکس و ورتکس، همگی در تعیین دبی، فشار و حد جدایش (Cut Size) نقش حیاتی دارند.
در زرّینه، طراحی هندسی هیدروسیکلونها بر اساس تجربهی میدانی در کارخانههای مس، آهن، طلا، سرب و روی، نفلین سینیت، سیلیس، زغالسنگ، شن و ماسه و ... انجام میشود. هر پروژه قبل از تولید، توسط تیم فنی بررسی و مدلسازی میشود تا پارامترهای اصلی مانند درصد جامد، ویسکوزیته اسلاری، فشار ورودی و دبی جریان بهینه گردد.
در واقع، ما هیدروسیکلون را نه صرفاً بهعنوان یک تجهیز، بلکه بهعنوان بخشی از مدار فرآوری در نظر میگیریم که باید با دیگر اجزای خط از نظر ظرفیت و هدف جداسازی همخوانی کامل داشته باشد.
اجزای اصلی هیدروسیکلون و نقش هر بخش
یک هیدروسیکلون استاندارد از اجزای زیر تشکیل میشود:
ورودی (Inlet): طراحی زاویهدار ورودی باعث ایجاد حرکت گردابی در دوغاب میشود.
بدنه (Body): معمولاً از فولاد، آهن یا پلییورتان ساخته میشود و بخش اصلی جریان را در بر میگیرد.
لاینر داخلی (Liner): بخش سایشی دستگاه که بیشترین تماس را با اسلاری دارد. انتخاب درست جنس لاینر مستقیماً بر عمر مفید تجهیز تأثیر دارد.
ورتکس (Vortex Finder): مسیر خروج جریان سبک و ذرات ریزتر.
اسپیگات (APEX): مسیر تخلیه ذرات درشت و سنگینتر.
در محصولات طلایهداران تجهیز صنعت زرّینه، تمامی این اجزا با دقت بالا طراحی و با استفاده از قالبهای مهندسی دقیق تولید میشوند تا بالاترین دقت در ابعاد و انطباق بین اجزا حاصل شود.
انواع هیدروسیکلون بر اساس جنس لاینر
۱. هیدروسیکلون با لاینر پلییورتان
لاینر پلییورتان بهدلیل مقاومت بسیار بالا در برابر سایش، خاصیت ارتجاعی و جذب ضربه، از محبوبترین انتخابها در صنایع معدنی است.
این نوع لاینر در برابر دوغابهایی با ذرات تیز و ساینده عملکرد فوقالعادهای دارد. طول عمر بالا، وزن سبک و مقاومت در برابر خوردگی از ویژگیهای شاخص آن است.
در زرّینه، لاینرهای پلییورتان با شورهای سختی مختلف (از Shore 70 تا( Shore 95 تولید میشوند تا متناسب با نوع ماده و شرایط کاری انتخاب گردند.
۲. هیدروسیکلون ژاکتی
در این طراحی، لاینرها بهصورت قطعات مجزا داخل بدنه نصب میشوند. این ساختار باعث تعویض سریع و آسان، کاهش توقف خط تولید و صرفهجویی در هزینههای تعمیرات میشود.
زرّینه لاینر ژاکتی را برای هیدروسیکلونهای ۱۵ و ۲۰ اینچ و مدلهای اوواش (EWO Wash) بهصورت کاملاً بومی تولید میکند. مزیت مهم آن این است که نیازی به ارسال بدنه فلزی برای لاینرکاری مجدد نیست، تنها کافی است لاینر جدید را جایگزین کنید.
۳. هیدروسیکلون رابرلاین
لاینر لاستیکی گزینهای مناسب برای محیطهایی با سایش متوسط و نیاز به جذب ضربه است. لاستیک طبیعی علاوه بر مقاومت در برابر سایش، بهخوبی شوک مکانیکی و لرزشها را جذب میکند.
زرّینه با استفاده از چسبهای صنعتی مقاوم و عملیات پخت دقیق، چسبندگی عالی لاینر به بدنه را تضمین میکند.
۴. هیدروسیکلون تمام پلییورتان
در برخی کاربردها، کل بدنه از پلییورتان ساخته میشود. این مدل سبکتر، ضدزنگ و مقاوم به خوردگی است و برای محیطهای مرطوب و خطوطی که نیاز به جابجایی آسان دارند، گزینهای ایدهآل محسوب میشود.

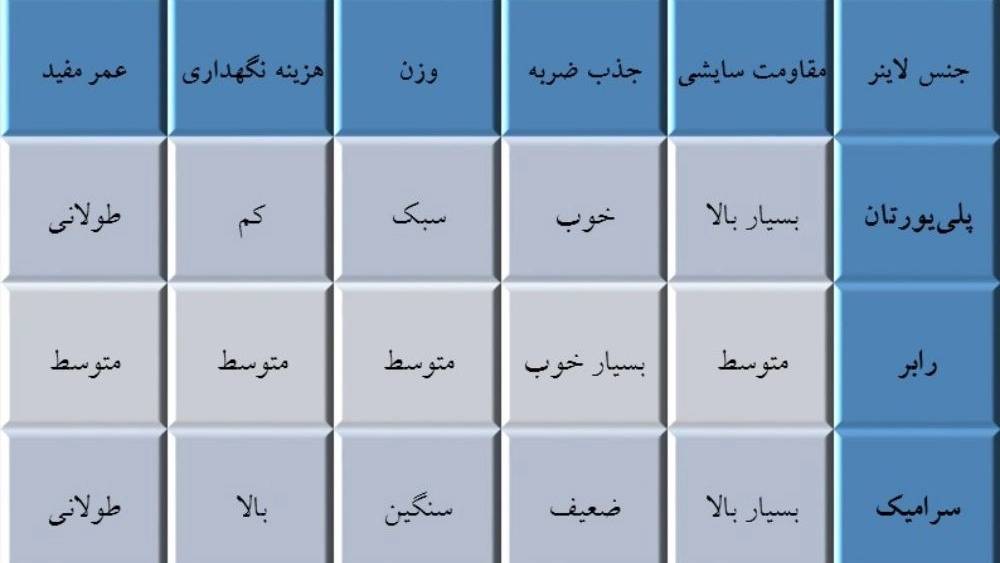

مقایسهی عملکرد لاینرهای مختلف
این جدول نشان میدهد که برای بیشتر کاربردهای معدنی ایران، لاینر پلییورتان بهترین تعادل بین دوام، قیمت و کارایی را دارد.
تست و کنترل کیفیت در زرّینه
در مجموعهی طلایهداران تجهیز صنعت زرّینه، کنترل کیفیت از مرحله طراحی تا تولید نهایی بهصورت دقیق انجام میشود.
* قالبها با دستگاههای دقیق ماشینکاری میشوند.
* ترکیب مواد پلییورتان با فرمولاسیون اختصاصی و کنترلشده آماده میشود.
* تستهای سایشی و فشار در صورت درخواست کارفرما انجام میگیرد.
* قبل از ارسال به مشتری، مونتاژ و انطباق قطعات در کارخانه بررسی میشود.
این فرآیندها تضمین میکنند که هر هیدروسیکلون با عملکرد یکنواخت، دوام بالا و حداقل نیاز به سرویس به مشتری تحویل داده شود.
بومیسازی و افتخار تولید داخلی
طلایهداران تجهیز صنعت زرّینه با بهرهگیری از مهندسان ایرانی، موفق به بومیسازی کامل طراحی و ساخت هیدروسیکلونهای صنعتی شده است. از مرحله طراحی سهبعدی تا تولید قالب، پخت پلییورتان و تست نهایی، همهی فرآیندها در داخل کشور انجام میشود. ما باور داریم محصول ایرانی زمانی میتواند در بازار رقابت کند که نهتنها جایگزین واردات باشد، بلکه از نظر کیفیت و خدمات از آن فراتر رود.
حمایت از برند ایرانی زرّینه، حمایت از تلاش جمعی متخصصان و کارگرانی است که با دانش بومی، فناوری روز و تعهد کاری، گامی مهم در خودکفایی صنعتی کشور برداشتهاند.
مشاوره و سفارش ساخت
اگر بهدنبال هیدروسیکلونی بادوام، دقیق و اقتصادی هستید که متناسب با شرایط خط فرآوری شما طراحی شود، تیم فنی زرّینه آماده ارائه مشاوره تخصصی است. ما با بررسی شرایط کاری، نوع اسلاری، درصد جامد، فشار و ظرفیت مورد نیاز، بهترین مدل و متریال را پیشنهاد میکنیم.
📞 برای مشاوره و ثبت سفارش با کارشناسان طلایهداران تجهیز صنعت زرّینه تماس بگیرید.
09123653281
ما در کنار شما هستیم تا با اطمینان از کیفیت ایرانی، خط تولیدی پایدار و اقتصادی بسازید.
جمعبندی
هیدروسیکلون، یکی از پایههای اصلی فرآوری در صنایع معدنی است. انتخاب درست نوع لاینر، طراحی مهندسی دقیق و استفاده از متریال مناسب، میتواند عمر تجهیز و راندمان خط را به شکل قابلتوجهی افزایش دهد.
در طلایهداران تجهیز صنعت زرّینه، هدف ما فراتر از ساخت یک تجهیز است؛ ما بهدنبال ارائهی راهحلهای صنعتی مؤثر، اقتصادی و قابل اعتماد برای صنایع ایران هستیم.
