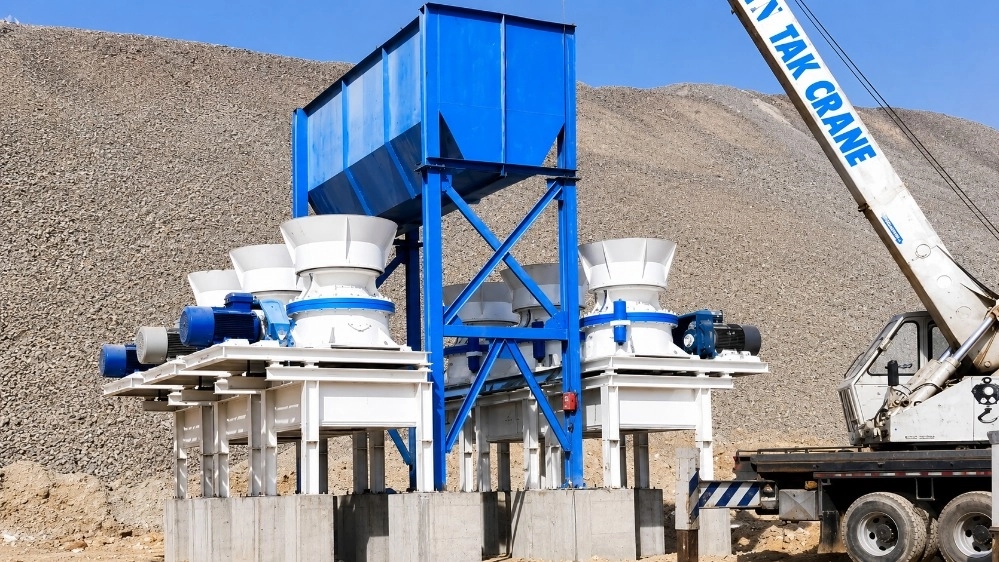

هیدروکن 36 اینچ، سنگشکن مخروطی قدرتمند برای خردایش سنگهای سخت
دستگاه هیدروکن 36 اینچ یکی از تجهیزات پرکاربرد و قدرتمند در خطوط خردایش معادن سنگ است. این دستگاه بهمنظور خردایش سنگهای سخت و ساینده مانند گرانیت، سیلیس، باریت، فلدسپات و سایر سنگهای معدنی با درجه سختی متوسط تا زیاد طراحی و ساخته شده است.
مشخصات فنی هیدروکن 36 اینچ
مدل دستگاه: هیدروکن 36 اینچ (سنگشکن مخروطی)
نوع کاربرد: خردایش ثانویه و نهایی سنگهای معدنی
توان الکتروموتور: 90 تا 110 کیلووات
ظرفیت تولید: حدود 150 تا 180 تن در ساعت (بسته به نوع و سختی سنگ)
جنس قطعات سایش (کانکیو و منتل): فولاد منگنزی مولیبدندار مقاوم در برابر سایش
سیستم خنککننده: آب و روغن جهت افزایش طول عمر یاتاقانها و قطعات داخلی
نوع تنظیم دهانه خروجی: هیدرولیکی با دقت بالا
نحوه قرارگیری دستگاه هیدروکن در مدار خردایش
دستگاه هیدروکن معمولاً در مرحله دوم یا سوم خردایش (Secondary / Tertiary Crushing) قرار میگیرد.
فرآیند کاری آن بهصورت زیر است:
1. سنگهای خروجی از سنگشکن فکی (Jaw Crusher) یا سنگشکن اولیه، با ابعاد حدود 0 تا 100 میلیمتر وارد هیدروکن 36 اینچ میشوند.
2. سنگها بین دو سطح فولادی سخت (کانکیو و منتل) قرار گرفته و تحت فشار بالا خرد میشوند.
3. مواد خردشده توسط سرند (Vibrating Screen) تفکیک شده و مواد با اندازه مناسب بهعنوان محصول نهایی یا برای مرحله بعدی خردایش ارسال میشوند.
4. ذرات درشتتر در صورت نیاز از طریق نوار نقاله برگشتی (Return Conveyor) به دهانه ورودی هیدروکن بازگردانده میشوند تا به اندازه مطلوب خرد گردند.
در مجموع، هیدروکن نقشی کلیدی در تولید دانهبندی یکنواخت، افزایش ظرفیت خط تولید و بهبود کیفیت مصالح ایفا میکند.
قطعات یدکی سنگشکن هیدروکن 36 اینچ
بوشهای برنجی هیدروکن
بوش برنجی هیدروکن از قطعات مصرفی مهم در سنگشکن مخروطی است که وظیفه کاهش اصطکاک بین قطعات دوار را بر عهده دارد. این بوشها معمولاً از آلیاژ برنج مقاوم در برابر سایش و حرارت ساخته میشوند و در بخشهایی مانند بوش کنگرهای، بوش اکسنتریک، عدسی و کفگرد مورد استفاده قرار میگیرند.
کیفیت ساخت و تلرانس دقیق بوشهای برنجی تأثیر مستقیمی بر طول عمر شافت و عملکرد روان دستگاه دارد.
بوش اکسنتریک هیدروکن
بوش اکسنتریک هیدروکن (Eccentric) از قطعات اصلی بخش حرکت چرخشی سنگشکن است و باعث ایجاد حرکت دورانی مخروط متحرک یا منتل میشود. این قطعه از برنج مرغوب و مقاوم در برابر فشار و حرارت ساخته شده تا حرکت دورانی دستگاه نرم و بدون اصطکاک انجام گیرد.
بوش اکسنتریک با طراحی دقیق، نقش مهمی در افزایش راندمان خردایش و جلوگیری از ضربات ناگهانی به بدنه دستگاه دارد.
بوش کنگرهای هیدروکن
بوش کنگرهای در محل اتصال شافت اصلی و بدنه دستگاه نصب میشود و وظیفه جلوگیری از لقی و تنظیم دقیق محور چرخش مخروط را دارد. این قطعه از برنج یا آلیاژ برنز فسفردار مقاوم در برابر سایش و حرارت ساخته میشود.
نصب دقیق بوش کنگرهای باعث کاهش لرزش و افزایش عمر کاری شافت و اکسنتریک میگردد.
کفگرد عدسی هیدروکن
کفگرد عدسی هیدروکن قطعهای است که نیروهای محوری حاصل از خردایش را جذب کرده و از انتقال ضربات به شافت و بدنه جلوگیری میکند. این قطعه از فولاد مقاوم یا برنز صنعتی ساخته میشود و در زیر شافت اصلی قرار دارد.
استفاده از کفگرد باکیفیت موجب افزایش پایداری عملکرد و کاهش استهلاک سایر قطعات میشود.
اسپایدر (Spider) کوتاه و بلند
اسپایدر هیدروکن یا بازوی نگهدارنده بالایی، نقش مهمی در ثبات مخروط متحرک و انتقال نیرو به بدنه اصلی دستگاه دارد. این قطعه در دو مدل اسپایدر کوتاه و اسپایدر بلند تولید میشود که بسته به نوع سنگشکن (36، 45، 51 اینچ و...) مورد استفاده قرار میگیرد.
اسپایدر از فولاد ریختهگری دقیق و مقاوم ساخته میشود.
بوش سر غلاف شافت
بوش سر غلاف هیدروکن در قسمت فوقانی شافت اصلی نصب میشود و وظیفه هدایت و تراز حرکت شافت در هنگام دوران مخروط متحرک (منتل) را دارد. این قطعه از فولاد آلیاژی ضدسایش ساخته میشود و ماشینکاری دقیق آن برای جلوگیری از لقی و خرابی زودهنگام دستگاه ضروری است.
خنککننده هیدروکن (Cooling Unit)
سیستم خنککننده هیدروکن وظیفه دارد حرارت تولید شده در حین کارکرد مداوم دستگاه را از بین ببرد. این سیستم معمولاً شامل آب خنککننده، رادیاتور، پمپ روغن و فیلتر روغن است که از افزایش بیش از حد دمای روغن هیدرولیک و بوشها جلوگیری میکند.
عملکرد صحیح خنککننده باعث **افزایش عمر مفید اکسنتریک، بوشها و شافت میشود. رایجترین مدلهای خنککننده، 460 و 560 هستند.
شافت هیدروکن از جنس MO40
شافت اصلی هیدروکن (Main Shaft) از فولاد آلیاژی MO40 ساخته میشود که دارای مقاومت بالا در برابر پیچش، خمش و حرارت است. این شافت بهعنوان محور مرکزی مخروط متحرک، نیرو را از اکسنتریک به مخروط منتقل میکند.
استفاده از شافت با متریال MO40 باعث افزایش دوام، کاهش احتمال شکستگی و عملکرد پایدار دستگاه میشود.
ویژگیها و مزایای هیدروکن 36 اینچ زرّینه
* مقاومت بالا در برابر سایش و ضربه در شرایط کاری سنگین
* خردایش یکنواخت و تولید مصالح باکیفیت
* کاربرد گسترده در خردایش و دانهبندی ریزدانهها در معادن فلزی
* سهولت در تعمیر و تعویض قطعات سایش (کانکیو و منتل)
* قابلیت تنظیم سریع دهانه خروجی برای تغییر اندازه محصول نهایی
* عملکرد پایدار و طول عمر بالای قطعات داخلی
کاربردهای دستگاه
* خطوط خردایش و فرآوری سنگهای معدنی سخت
* تولید مصالح برای پروژههای عمرانی و راهسازی
* کارخانههای تولید شن و ماسه
* صنایع معدنی شامل گرانیت، سیلیس، فلدسپات، باریت، طلا، مس و سنگآهن
چرا طلایهداران تجهیز صنعت زرّینه؟
شرکت طلایهداران تجهیز صنعت زرینه با بهرهگیری از دانش فنی روز و استفاده از مواد اولیه باکیفیت، دستگاههای سنگشکن هیدروکن را مطابق با استانداردهای صنعتی تولید میکند.
تیم مهندسی این شرکت علاوهبر ساخت دستگاه، خدمات نصب، راهاندازی و تأمین قطعات یدکی را نیز ارائه میدهد تا مشتریان از بهرهوری بالا و هزینه نگهداری پایین بهرهمند شوند.
📞 تماس با ما
برای دریافت مشاوره فنی، استعلام قیمت و سفارش هیدروکن 36 اینچ با کارشناسان شرکت طلایهداران تجهیز صنعت زرّینه تماس بگیرید.
09123653281
طلایهداران تجهیز صنعت زرینه – متخصص در طراحی و ساخت تجهیزات خردایش و فرآوری مواد معدنی
