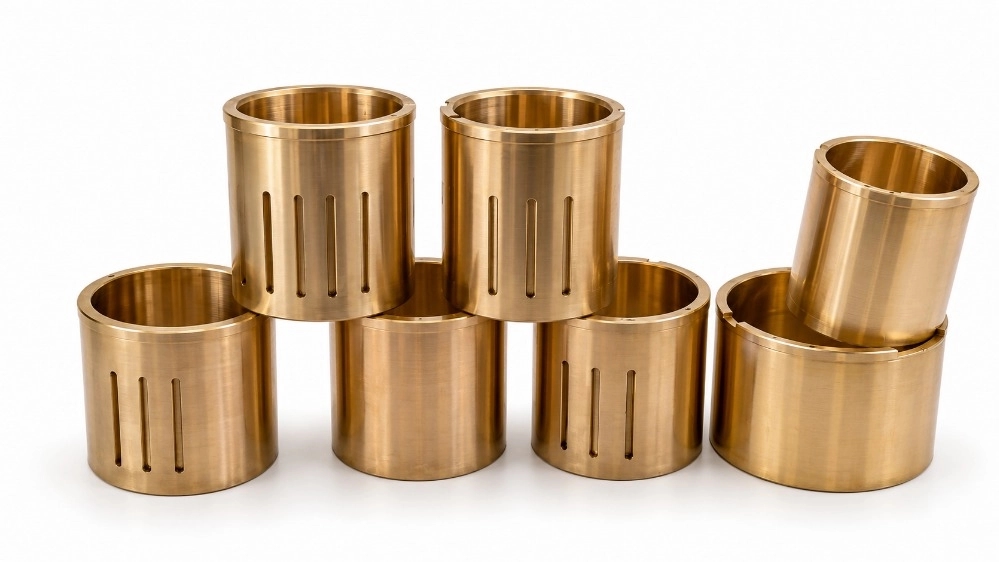

بوش اکسنتریک هیدروکن چیست؟ بررسی کاربرد، عملکرد، جنس و نکات مهم خرید
در میان قطعات مختلف هیدروکن، بوش اکسنتریک یکی از قطعات بسیار مهم در مجموعه حرکتی دستگاه است. این قطعه مستقیماً با مجموعه اکسنتریک و شفت اصلی در ارتباط بوده و نقش مهمی در ایجاد حرکت خارج از مرکز شفت و در نتیجه فرآیند خردایش دارد.
به همین دلیل، انتخاب یک بوش اکسنتریک هیدروکن با کیفیت، نصب صحیح و توجه به سیستم روغنکاری میتواند تأثیر زیادی بر عملکرد پایدار سنگشکن، کاهش استهلاک و جلوگیری از توقفهای ناخواسته خط خردایش داشته باشد.
هدف ما در مجموعه طلایهداران تجهیز صنعت زرینه تامین و عرضه انواع بوش برنجی با کیفیت و دقت بالا میباشد در این مقاله با بوش اکسنتریک، نحوه عملکرد، جنس، علائم خرابی، عوامل مؤثر بر عمر قطعه و نکات مهم خرید آن آشنا میشویم.
بوش اکسنتریک هیدروکن چیست؟
بوش اکسنتریک (Eccentric Bushing) یک بوش مهندسیشده است که در مجموعه اکسنتریک سنگشکن مخروطی یا همان هیدروکن قرار میگیرد و بین سطوح مرتبط با مجموعه اکسنتریک و شفت اصلی نقش واسطه را ایفا میکند.
نکته بسیار مهم در طراحی این قطعه، وجود خارج از مرکز بودن سطوح یا محورهای کاری است. این هندسه باعث میشود چرخش مجموعه اکسنتریک به حرکت نوسانی یا ژیراتوری مجموعه سرشفت تبدیل شود؛ حرکتی که برای خردایش در سنگشکن مخروطی ضروری است. این بوش که به نام بوش لنگ هم گفته میشود در عملکرد خردایش سنگ ها بسیار اهمیت دارد.
بنابراین بوش اکسنتریک را نمیتوان یک قطعه معمولی و کماهمیت در هیدروکن در نظر گرفت.
وظیفه بوش اکسنتریک در هیدروکن چیست؟
بوش اکسنتریک چند وظیفه مهم در مجموعه سنگشکن دارد.
1. ایجاد حرکت خارج از مرکز
مهمترین نقش بوش اکسنتریک، مشارکت در ایجاد حرکت خارج از مرکز مجموعه شفت و هد است.
هندسه خارج از مرکز مجموعه باعث میشود چرخش اکسنتریک به حرکت نوسانی تبدیل شود و فاصله بین قطعات خردایش در طول چرخش تغییر کند.
این تغییر فاصله همان چیزی است که امکان فشردهشدن و خردایش مواد معدنی را فراهم میکند.
2. انتقال و تحمل نیرو
در زمان کار هیدروکن، مجموعه داخلی دستگاه تحت بارهای قابل توجهی قرار دارد. بوش اکسنتریک در انتقال نیرو و تحمل بارهای ناشی از حرکت مجموعه نقش دارد.
به همین دلیل، کیفیت مواد اولیه و دقت ساخت بوش اهمیت بسیار زیادی دارد.
3. ایجاد سطح لغزشی مناسب
بوش بهعنوان سطح واسط بین قطعات فلزی عمل میکند و در صورت وجود روانکاری مناسب، امکان حرکت روانتر قطعات را فراهم میکند.
4. کمک به عملکرد سیستم روغنکاری
در بسیاری از طراحیهای سنگشکن مخروطی، مسیرهای عبور روغن با مجموعه اکسنتریک و بوشها ارتباط دارند. روغن ضمن کاهش اصطکاک، حرارت تولیدشده در نواحی کاری را نیز منتقل میکند.
بوش اکسنتریک در کدام قسمت هیدروکن قرار دارد؟
بوش اکسنتریک در مجموعه اکسنتریک قسمت پایین هیدروکن قرار میگیرد.
مجموعه اکسنتریک از اجزای مهم سیستم حرکتی هیدروکن است و از طریق دنده و پینیون تحت تأثیر نیروی منتقلشده از موتور قرار میگیرد.
در یک طراحی متداول، بوش اکسنتریک بین سطح داخلی مجموعه اکسنتریک و شفت اصلی قرار میگیرد. با چرخش اکسنتریک، این بوش در ایجاد حرکت خارج از مرکز شفت و مجموعه هد نقش دارد.
به همین دلیل، هنگام تعمیر هیدروکن باید وضعیت بوش اکسنتریک، شفت اصلی، مجموعه اکسنتریک و سیستم روغنکاری بهصورت هماهنگ بررسی شود.
چرا بوش اکسنتریک هیدروکن اهمیت زیادی دارد؟
شاید در نگاه اول بوش یک قطعه ساده به نظر برسد، اما عملکرد آن مستقیماً با حرکت صحیح مجموعه داخلی سنگشکن ارتباط دارد.
خرابی یا سایش بیش از حد بوش میتواند موجب ایجاد لقی غیرطبیعی، افزایش اصطکاک، تغییر شرایط حرکت و افزایش فشار روی سایر قطعات شود.
در شرایط شدیدتر، خرابی یک بوش میتواند به قطعاتی مانند شفت اصلی، مجموعه اکسنتریک، یاتاقانها و سایر اجزای مرتبط نیز آسیب وارد کند.
بنابراین تعویض بهموقع بوش معمولاً بسیار اقتصادیتر از ادامه کار دستگاه با یک بوش فرسوده است.
جنس بوش اکسنتریک هیدروکن چیست؟
جنس بوش اکسنتریک باید متناسب با طراحی دستگاه، بارگذاری و شرایط کاری انتخاب شود.
در بسیاری از سنگشکنهای مخروطی، بوشهای این مجموعه از آلیاژهای برنزی ساخته میشوند. آلیاژهای برنزی به دلیل ویژگیهای مناسب در برابر اصطکاک و قابلیت کار در سیستمهای روانکاری، در ساخت بوشهای صنعتی کاربرد گستردهای دارند.
اما نکته مهم این است که نمیتوان برای تمام مدلهای هیدروکن یک جنس یا ترکیب آلیاژی واحد تعیین کرد.
در هنگام ساخت بوش اکسنتریک باید موارد زیر در نظر گرفته شود:
نوع و مدل هیدروکن
طراحی مجموعه اکسنتریک
میزان بارگذاری
شرایط کاری دستگاه
نوع سیستم روغنکاری
سرعت چرخش
ابعاد و تلرانسهای قطعه
نوع آلیاژ مورد استفاده
بنابراین صرفاً برنجی یا برنزی بودن بوش، تضمینکننده کیفیت آن نیست؛ کیفیت آلیاژ و فرآیند تولید و ماشینکاری نیز اهمیت زیادی دارد.
بوش اکسنتریک هیدروکن چگونه باعث حرکت شفت میشود؟
برای درک بهتر عملکرد این قطعه، باید مفهوم «اکسنتریک» را بدانیم.
اگر محور هندسی یک قطعه دقیقاً با محور دوران آن یکسان باشد، چرخش آن حرکت کاملاً هممرکز ایجاد میکند.
اما در یک مجموعه اکسنتریک، محورهای کاری دارای انحراف یا Offset هستند.
در نتیجه زمانی که مجموعه اکسنتریک میچرخد، شفت اصلی حرکت نوسانی پیدا میکند.
این حرکت باعث میشود مجموعه مخروط متحرک نسبت به کانکیو حرکت کند و فاصله خردایش در نقاط مختلف تغییر کند.
در نتیجه، سنگ بین سطوح خردایش تحت فشار قرار گرفته و به قطعات کوچکتر تبدیل میشود.
ارتباط بوش اکسنتریک با سیستم روغنکاری هیدروکن
یکی از مهمترین موضوعات در افزایش عمر بوش اکسنتریک هیدروکن، روغنکاری صحیح است.
در سنگشکن مخروطی، روغن برای کاهش اصطکاک بین سطوح متحرک، انتقال حرارت و کمک به محافظت از قطعات داخلی گردش میکند. در برخی طراحیها، مسیرهای روغن در مجموعه اکسنتریک به گونهای تعبیه شدهاند که روغن را به نواحی مختلف هدایت کنند.
به همین دلیل موارد زیر باید بهصورت منظم کنترل شوند:
کیفیت روغن
میزان و جریان روغن
دمای روغن
وضعیت فیلترها
تمیزی مسیرهای روغن
وجود آلودگی یا براده فلزی
عملکرد سیستم خنککننده
کمبود روغن یا اختلال در سیستم روانکاری میتواند باعث افزایش اصطکاک و حرارت و در نهایت آسیب به بوش شود.
مهمترین علائم خرابی بوش اکسنتریک هیدروکن
تشخیص زودهنگام خرابی بوش میتواند از آسیبهای سنگینتر جلوگیری کند.
علائم زیر میتوانند نشانه وجود مشکل در بوش اکسنتریک یا مجموعه مرتبط با آن باشند:
افزایش دمای روغن
افزایش غیرعادی دما میتواند نشانه افزایش اصطکاک یا مشکل در سیستم روغنکاری باشد.
افزایش لرزش دستگاه
تغییر شرایط حرکتی مجموعه داخلی میتواند موجب افزایش ارتعاشات شود.
صدای غیرعادی
صدای غیرمعمول در قسمت پایین هیدروکن میتواند نیاز به بررسی مجموعه اکسنتریک و بوشها را نشان دهد.
وجود ذرات فلزی در روغن
براده یا ذرات فلزی غیرعادی در روغن میتواند نشانه سایش قطعات داخلی باشد.
ایجاد لقی
افزایش لقی بین بوش و قطعات مجاور یکی از نشانههای مهم فرسودگی است.
کاهش عملکرد دستگاه
اگر دستگاه با وجود تنظیمات مشابه گذشته، عملکرد مطلوبی نداشته باشد، مجموعه حرکتی و بوشها نیز باید بررسی شوند.
البته هیچکدام از این علائم بهتنهایی اثباتکننده خرابی بوش نیستند و باید مجموعه دستگاه توسط فرد متخصص بررسی شود.
دلایل خرابی بوش اکسنتریک هیدروکن
1. روغنکاری نامناسب
یکی از مهمترین عوامل خرابی بوش، کاهش کیفیت یا جریان نامناسب روغن است.
روغن باید بتواند بین سطوح کاری یک فیلم روانکار مناسب ایجاد کند. اختلال در این شرایط باعث افزایش اصطکاک و سایش میشود.
2. آلودگی روغن
ورود گردوغبار، ذرات فلزی یا سایر آلایندهها به روغن میتواند موجب افزایش سایش سطوح شود.
3. عدم رعایت لقی مناسب
لقی بوش باید مطابق طراحی دستگاه باشد. لقی نامناسب میتواند عملکرد مجموعه را مختل کند.
4. کیفیت پایین آلیاژ
استفاده از مواد اولیه نامناسب یا آلیاژ غیراستاندارد می باشد
5. ماشینکاری غیردقیق
حتی اگر آلیاژ مناسب باشد، ماشینکاری غیردقیق و عدم رعایت تلرانسها میتواند باعث عملکرد نامناسب قطعه شود.
6. بارگذاری نامناسب هیدروکن
کارکرد دستگاه خارج از شرایط طراحی میتواند فشار بیشتری به مجموعه اکسنتریک وارد کند.
تفاوت بوش اکسنتریک و بوش کنگره ای هیدروکن
این دو قطعه گاهی با یکدیگر اشتباه گرفته میشوند، در حالی که بوش اکسنتریک و بوش کنگرهای یک قطعه نیستند.
بوش اکسنتریک در مجموعه اکسنتریک و در ارتباط با شفت اصلی قرار دارد و در ایجاد حرکت خارج از مرکز نقش دارد.
در مقابل، بوش کنگرهای یا Bottom Shell Bushing مربوط به بخش دیگری از مجموعه پایین هیدروکن است.
بنابراین هنگام خرید قطعه، تنها گفتن «بوش هیدروکن» کافی نیست.
باید مشخص شود که منظور:
بوش اکسنتریک
بوش کنگرهای
بوش شفت
بوش هد
یا سایر بوشهای دستگاه است
این موضوع از اشتباه در سفارش قطعه و ایجاد هزینههای اضافی جلوگیری میکند.
چگونه بوش اکسنتریک مناسب هیدروکن را انتخاب کنیم؟
برای خرید بوش اکسنتریک، بهتر است اطلاعات زیر در اختیار فروشنده یا سازنده قرار گیرد:
مدل دقیق هیدروکن
مدل دستگاه مهمترین اطلاعات برای تطبیق قطعه است.
ابعاد قطعه
قطر داخلی، قطر خارجی، ارتفاع و سایر ابعاد باید با نمونه یا نقشه فنی تطبیق داده شوند.
شماره فنی
در صورت وجود شماره فنی یا Part Number، ارائه آن میتواند فرآیند تطبیق را آسانتر کند.
نمونه یا عکس قطعه
در مواردی که شماره فنی مشخص نیست، عکس و ابعاد دقیق قطعه میتواند برای شناسایی کمککننده باشد.
نوع آلیاژ
برای کاربردهای سنگین، مشخص بودن آلیاژ و کیفیت مواد اولیه اهمیت زیادی دارد.
قیمت بوش اکسنتریک هیدروکن
قیمت بوش اکسنتریک هیدروکن به یک عدد ثابت محدود نمیشود.
عوامل مختلفی روی قیمت نهایی تأثیر دارند، از جمله:
مدل هیدروکن
ابعاد و وزن بوش
نوع آلیاژ
کیفیت مواد اولیه
روش تولید
میزان ماشینکاری
دقت ابعادی
شرایط بازار مواد اولیه
تعداد قطعات مورد سفارش
بنابراین برای دریافت قیمت بوش اکسنتریک هیدروکن بهتر است مدل دستگاه و مشخصات قطعه در زمان استعلام اعلام شود. کارشناسان مجموعه طلایهداران تجهیز صنعت زرینه جهت مشاوره رایگان در خصوص انواع بوش برنجی و کیفیت و انتخاب بهترین نوع بوش در خدمت مشتریان عزیز میباشند.
ساخت بوش اکسنتریک هیدروکن
ساخت بوش اکسنتریک یک فرآیند دقیق مهندسی است و کیفیت محصول نهایی تنها به مرحله ریختهگری محدود نمیشود.
مراحل تولید میتواند شامل:
انتخاب آلیاژ مناسب → ذوب و ریختهگری → کنترل اولیه → ماشینکاری → کنترل ابعادی → کنترل سطح → بررسی نهایی
باشد.
در قطعاتی که قرار است در معادن و خطوط خردایش سنگین فعالیت کنند، کنترل ابعادی و ماشینکاری دقیق اهمیت بسیار بالایی دارد.
چگونه عمر بوش اکسنتریک را افزایش دهیم؟
برای افزایش عمر بوش اکسنتریک، چند اصل مهم را باید جدی گرفت:
سرویس منظم سیستم روغنکاری
استفاده از روغن مناسب مطابق دستورالعمل سازنده دستگاه
کنترل دمای روغن
بررسی منظم وضعیت روغن و فیلتر
جلوگیری از ورود آلودگی به سیستم روغنکاری
بررسی دورهای لقی بوش
کنترل وضعیت شفت اصلی و مجموعه اکسنتریک
جلوگیری از کارکرد طولانی دستگاه در شرایط غیرعادی
استفاده از بوش با کیفیت و ابعاد دقیق
انجام صحیح عملیات تعمیر و مونتاژ
سیستم روغنکاری سالم نهتنها برای بوش، بلکه برای مجموعهای از قطعات داخلی هیدروکن اهمیت دارد.
چرا خرید بوش اکسنتریک با کیفیت اهمیت دارد؟
هزینه خرید یک بوش تنها بخشی از هزینه واقعی نگهداری هیدروکن است.
اگر قطعهای با کیفیت پایین باعث ایجاد سایش غیرطبیعی یا خرابی سایر اجزای مجموعه شود، هزینه تعمیر میتواند چندین برابر قیمت خود بوش باشد.
به همین دلیل هنگام خرید باید به جای تمرکز صرف بر ارزانترین قیمت بوش اکسنتریک، مجموعهای از عوامل شامل کیفیت آلیاژ، دقت ساخت، تطابق ابعادی و سابقه تولیدکننده را بررسی کرد.
بوش اکسنتریک هیدروکن برای معادن
هیدروکن در بسیاری از خطوط خردایش سنگ، تولید شن و ماسه و فرآوری مواد معدنی مورد استفاده قرار میگیرد.
در این محیطها دستگاه معمولاً برای ساعات طولانی و تحت بار قابل توجه کار میکند. بنابراین قطعاتی مانند بوش اکسنتریک باید توانایی کار مداوم در شرایط سخت را داشته باشند.
استفاده از قطعات باکیفیت و انجام سرویسهای دورهای میتواند به کاهش توقف خط تولید و افزایش قابلیت اطمینان دستگاه کمک کند.
جمعبندی
بوش اکسنتریک هیدروکن یکی از مهمترین قطعات مجموعه حرکتی سنگشکن مخروطی است که در ایجاد حرکت خارج از مرکز و عملکرد صحیح مجموعه خردایش نقش دارد.
طراحی دقیق، انتخاب آلیاژ مناسب، ماشینکاری با دقت بالا و مهمتر از همه، روغنکاری صحیح از عوامل مؤثر بر عملکرد و طول عمر این قطعه هستند.
اگر برای خرید بوش اکسنتریک هیدروکن یا استعلام قیمت بوش اکسنتریک اقدام میکنید، حتماً مدل هیدروکن، ابعاد قطعه و در صورت امکان شماره فنی آن را مشخص کنید تا قطعه مناسب دستگاه انتخاب شود.
سوالات متداول درباره بوش اکسنتریک هیدروکن
بوش اکسنتریک هیدروکن چه کاری انجام میدهد؟
بوش اکسنتریک در مجموعه اکسنتریک قرار گرفته و در تبدیل حرکت دورانی به حرکت خارج از مرکز مجموعه شفت و هد نقش دارد.
بوش اکسنتریک هیدروکن از چه جنسی است؟
بسته به طراحی دستگاه، از آلیاژهای مختلف استفاده میشود و آلیاژهای برنزی در بسیاری از کاربردهای بوشهای سنگشکن مخروطی رایج هستند.
مهمترین علت خرابی بوش اکسنتریک چیست؟
روغنکاری نامناسب، آلودگی روغن، سایش طبیعی، لقی نامناسب، بارگذاری نامناسب و کیفیت پایین قطعه از عوامل مهم خرابی هستند.
آیا بوش اکسنتریک و بوش کنگرهای یکی هستند؟
خیر. این دو قطعه در قسمتهای متفاوت مجموعه هیدروکن قرار گرفته و وظایف متفاوتی دارند.
برای خرید بوش اکسنتریک چه اطلاعاتی لازم است؟
مدل هیدروکن، ابعاد بوش، شماره فنی در صورت وجود و عکس یا نمونه قطعه میتواند برای انتخاب صحیح بسیار مفید باشد.
آیا قیمت بوش اکسنتریک برای تمام هیدروکنها یکسان است؟
خیر. قیمت بر اساس مدل، ابعاد، وزن، آلیاژ، روش تولید و دقت ماشینکاری متفاوت است.
