ماسه شور حلزونی | دستگاه شستشو و تفکیک شن و ماسه
ماسه شور حلزونی یکی از تجهیزات کلیدی در صنایع فرآوری مواد معدنی و تولید شن و ماسه است که برای شستشو، جداسازی و تفکیک ذرات ریز و درشت استفاده میشود. این دستگاه در دسته تجهیزات ماسه گیر و فیلر گیر نیز طبقهبندی میشود و نقش مهمی در بهبود کیفیت محصولات خروجی خطوط تولید شن و ماسه دارد واین محصول در ابعاد مختلف مانند ماسه شور 9 متری و ماسه شور 7 متری در مجموعه طلایه داران تجهیز صنعت زرّینه با استفاده از بهترین متریال و طراحی مهندس قابل ساخت و تولید می باشد.

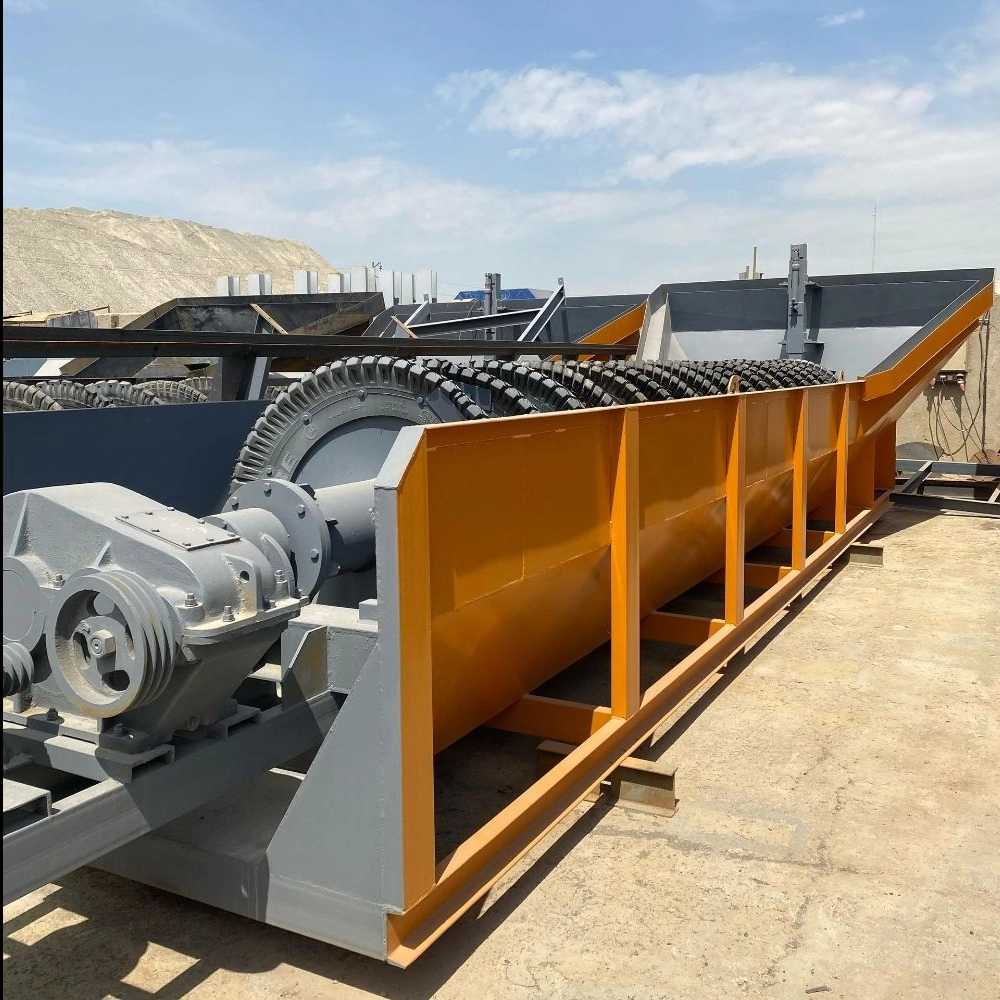

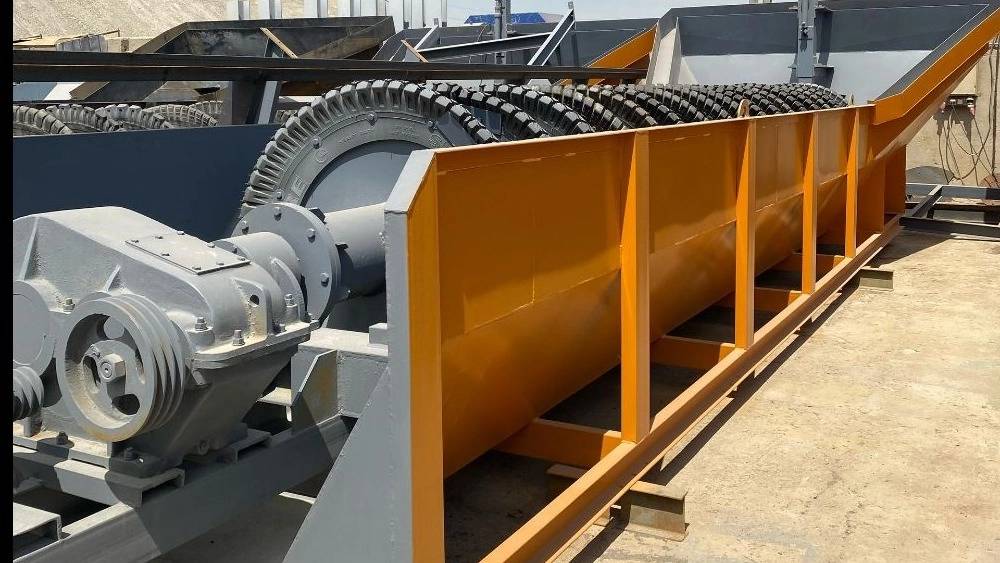

ساختار و اجزای ماسه شور حلزونی
ماسه شور مارپیچی یا حلزونی از اجزای زیر تشکیل شده است:
* بدنه فلزی مقاوم: طراحی شده به شکل یک مخزن مستطیلی یا استوانهای بلند.
* مارپیچ یا حلزون: که مواد را حرکت داده و جداسازی میکند.

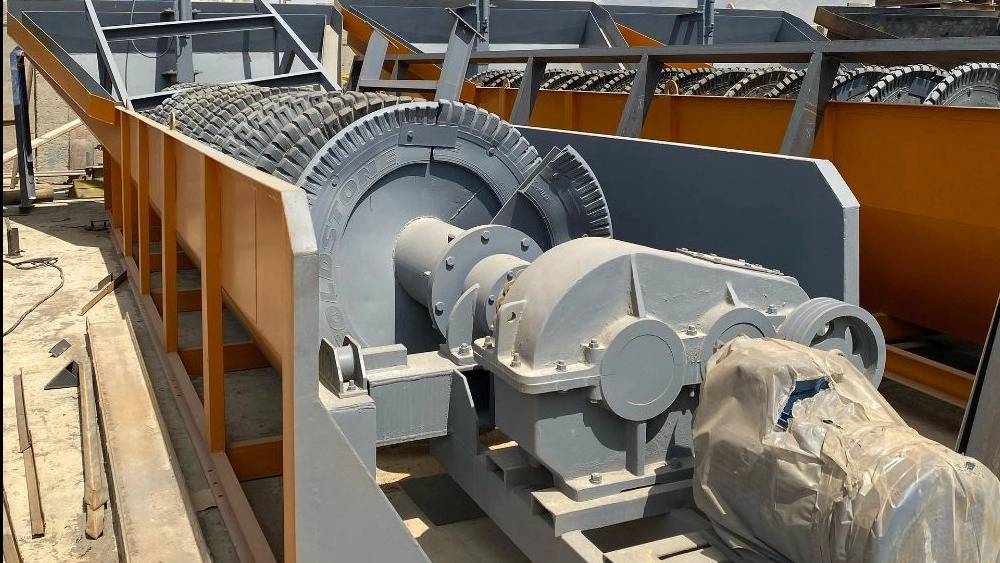

* الکتروموتور و گیربکس: انتقال نیرو برای چرخش مارپیچ.
* نازلهای آبپاش: جهت شستشوی یکنواخت ماسه و حذف گلولای و مواد سبک.
* بلبرینگها و اتصالات مستحکم: برای تحمل وزن و جلوگیری از لرزش زیاد.
بعضاً برای بهبود راندمان شستشو، این دستگاه همراه با هیدروسیکلون برای جداسازی فیلرهای بسیار ریز به کار گرفته میشود.
نحوه عملکرد ماسه شور حلزونی
فرآیند عملکرد دستگاه ماسه شور به صورت زیر است:
1- ورود اسلاری: آب و مواد معدنی مخلوط (اسلاری) از ورودی دستگاه وارد میشوند.
2- شستشو و حرکت مواد: مارپیچ با چرخش خود ذرات درشتتر و سنگینتر را به خروجی هدایت میکند.
3- تخلیه مواد ریز: ذرات سبکتر (فیلر و گل و لای) همراه با آب از مجاری تخلیه جدا میشوند.
4- تفکیک دانهبندی: بسته به طراحی دستگاه و نصب صحیح و شیب بندی مناسب، ماسه با اندازههای مشخص تفکیک میشود و این امر برای معدنداران بسیار حائز اهمیت است.
کاربردهای ماسه شور حلزونی
الف: صنایع شن و ماسه
- شستشو و حذف گل و لای از دانههای شن و ماسه.
- بهبود کیفیت ماسه تولیدی برای بتن و آسفالت.
- تفکیک ذرات درشت و ریز برای تولید ماسههای استاندارد.
ب- صنایع معدنی
- فرآوری سرب، روی، مس و سنگ آهن مگنتیتی و هماتیتی پس از آسیا
مزایای ماسه شور حلزونی نسبت به سایر تجهیزات
* هزینه ساخت و نگهداری کمتر نسبت به هیدروسیکلون.
* ساختار ساده، عمر طولانی و نیاز به تعمیرات کمتر.
* توانایی شستشو و تفکیک حجم بالای مواد در واحد زمان.
* عملکرد پیوسته و قابل اتکا حتی در شرایط سخت کاری.
ظرفیتهای متنوع دستگاه ماسه شور حلزونی
ظرفیت شستشو بسته به طول و قطر مارپیچ از ۳۰ تا ۱۵۰ تن در ساعت متغیر است. طراحی سفارشی برای ظرفیتهای بالاتر نیز توسط طلایه داران تجهیز صنعت زرّینه امکانپذیر میباشد.
متریال ساخت دستگاه ماسه شور حلزونی
* بدنه: جنس ورق ST37 که مقاموت بالایی درمقابل سایش دارد.
* مارپیچ: از جنس لوله با ضخامت مناسب.
* بلبرینگها: فولاد آلیاژی با مقاومت بالا در برابر بار و ارتعاش.
انواع دانهبندی خروجی
ماسه شور حلزونی بسته به تنظیم شیب، سرعت مارپیچ و طراحی آبپاشی میتواند دانهبندیهای مختلفی از:
* ماسه نرم (۰ الی ۳ میلیمتر)
* ماسه متوسط (۳ الی ۶ میلیمتر)
* شن ریز (۶ الی ۱۵ میلیمتر) را تولید کند. این ویژگی باعث میشود که دستگاه هم به عنوان ماسه گیر و هم به عنوان فیلر گیر عمل کند.
عوامل موثر بر قیمت ماسه شور حلزونی
قیمت دستگاه بسته به این عوامل تعیین میشود:
- ظرفیت (تن در ساعت)
- متریال ساخت
- نوع طراحی (سفارشی یا استاندارد)
- ابعاد بدنه و قطر مارپیچ
- آپشنهای اضافی مانند هیدروسیکلون همراه، سیستم خودکار شستشو و...
جهت استعلام قیمت دقیق و دریافت مشاوره تخصصی میتوانید با کارشناسان طلایهداران تجهیز صنعت زرّینه تماس بگیرید.
مراحل ساخت ماسه شور حلزونی
1- طراحی مهندسی براساس نیاز پروژه.
2-برشکاری
3- ساخت مارپیچ دقیق
4- نصب سیستم انتقال قدرت شامل موتور و گیربکس
5- مونتاژ، تست نهایی و تحویل به مشتری.
نکات مهم نصب ماسه شور حلزونی
* آمادهسازی بستر محکم و تراز برای جلوگیری از لرزش.
* نصب شیب مناسب دستگاه (معمولاً ۱۵ تا ۲۰ درجه)
* تراز دقیق الکتروموتور و گیربکس.
* نصب خطوط آب ورودی با فشار کافی به نازلها.
* طراحی مناسب سیستم تخلیه مواد سنگین و آب گلآلود.
مشاوره نصب و راهاندازی دستگاه توسط تیم مجرب طلایهداران تجهیز صنعت زرّینه ارائه میشود.
راهکارهای نگهداری و افزایش عمر ماسه شور حلزونی
برنامه دورهای نگهداری:
* روزانه: بررسی بصری دستگاه و تمیزکاری سطحی.
* هفتگی: روانکاری بلبرینگها و بررسی خروجیها.
* ماهانه: کنترل تراز دستگاه و بررسی سایش مارپیچ.
* فصلی: تعویض قطعات مستهلک، بررسی کامل گیربکس.
نکات کلیدی نگهداری:
• استفاده از گریس و روانکار مناسب.
• تمیز کردن نازلها برای جلوگیری از گرفتگی.
• کنترل کشش تسمهها و کوپلینگها.
• بررسی و رفع هرگونه ارتعاش یا صدای غیرعادی سریعاً.
• اطمینان از باز بودن مسیرهای تخلیه مواد و آب.
نکات ایمنی حین تعمیر و نگهداری
• قطع کامل برق دستگاه پیش از هرگونه سرویس.
• استفاده از ابزارهای استاندارد و پوشش ایمنی.
• اجتناب از تماس مستقیم با قطعات متحرک در حالت روشن.
• استفاده از آب با فشار کنترلشده برای شستشوی دستگاه.
چرا ماسه شور حلزونی طلایه داران تجهیز صنعت زرّینه؟
طلایهداران تجهیز صنعت زرّینه با بهرهگیری از تخصص فنی، متریال با کیفیت و طراحی مهندسی، بهترین دستگاههای ماسه شور حلزونی را برای صنایع مختلف کشور تولید میکند. اگر به دنبال دستگاه ماسه شور با راندمان بالا، هزینه نگهداری پایین و عمر مفید طولانی هستید، همین امروز با ما تماس بگیرید.
