هیدروسیکلون 250 تیپ 70 یکی از تجهیزات پرکاربرد در مدارهای طبقهبندی و دانهبندی کارخانههای فرآوری مواد معدنی است که برای استفاده در مدار بسته همراه با آسیا طراحی شده است. این هیدروسیکلون با قطر داخلی 250 میلیمتر، ظرفیت کاری حدود 50 تا 70 مترمکعب بر ساعت و محدوده جدایش تقریبی 50 تا 80 میکرون، گزینهای مناسب برای بسیاری از خطوط فرآوری با ظرفیتهای متوسط محسوب میشود.
این مدل بر پایه طرح هیدروسیکلونهای شرکت PANEL مهندسی معکوس شده و در فرآیند تولید، بخشهایی از طراحی آن از جمله ورودی و ورتکس توسط مجموعه زرّینه مورد بررسی و بهینهسازی قرار گرفته است. هدف از این بهینهسازی، افزایش عمر کاری قطعات سایشی و دستیابی به عملکرد پایدارتر و کیفیت مناسبتر در طبقهبندی ذرات است.

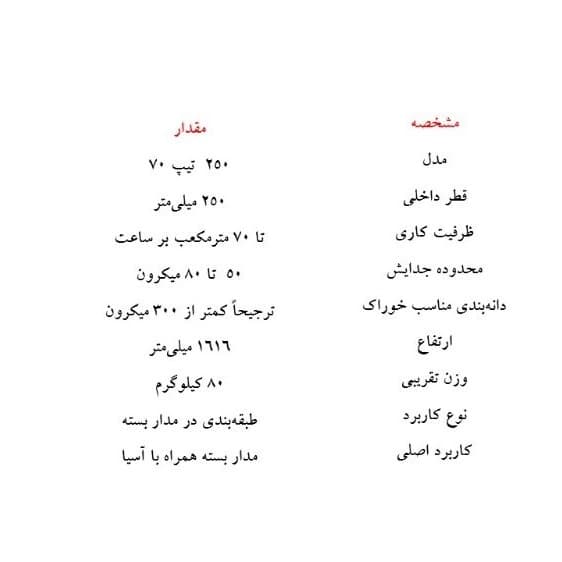

مشخصات فنی هیدروسیکلون 250 تیپ 70
ظرفیت واقعی و نقطه جدایش هیدروسیکلون به عواملی مانند فشار ورودی، درصد جامد خوراک، دانهبندی خوراک، خواص دوغاب و شرایط عملیاتی مدار بستگی دارد. مقادیر فوق محدودههای طراحی و کاربرد معمول این مدل هستند.
طراحی و ساخت هیدروسیکلون 250 تیپ 70
هیدروسیکلون 250 تیپ 70 زرّینه از ترکیب بدنه فلزی و قطعات داخلی مقاوم به سایش ساخته میشود. در بخشهای بالایی هیدروسیکلون شامل قسمت حلزونی و استوانهای، بدنه فلزی با لاینر داخلی پلییورتان پوشش داده شده است.
قسمت مخروطی اپکس و ورتکس نیز از پلییورتان مقاوم به سایش ساخته میشود و با توجه به ماهیت ساینده دوغاب، نقش مهمی در افزایش طول عمر کاری هیدروسیکلون دارند.
لاینر پلییورتان مقاوم به سایش
یکی از مهمترین نقاط آسیبپذیر هیدروسیکلون، سطوح داخلی در تماس مستقیم با دوغاب و ذرات جامد است. استفاده از لاینر پلییورتان مقاوم به سایش در این بخشها باعث میشود تماس مستقیم ذرات ساینده با بدنه فلزی کاهش پیدا کند.
در مدل 250 تیپ 70، علاوه بر استفاده از لاینر پلییورتان، طراحی و ساخت بخشهای سایشی مانند قسمت مخروطی، اپکس و ورتکس نیز با استفاده از پلییورتان انجام شده است. این موضوع امکان تعویض قطعات سایشی و افزایش عمر عملیاتی تجهیزات را فراهم میکند.
بهینهسازی ورودی و ورتکس هیدروسیکلون
عملکرد هیدروسیکلون تنها به قطر آن وابسته نیست. هندسه ورودی، ورتکس فایندر، اپکس، فشار کاری و شرایط خوراک، همگی بر نحوه شکلگیری گردابه و در نتیجه عملکرد طبقهبندی تأثیرگذار هستند.
در هیدروسیکلون 250 تیپ 70، طراحی اولیه بر اساس نمونههای مورد استفاده در صنعت و طرح PANEL انجام شده و مجموعه زرّینه با بررسی عملکرد، ورودی و ورتکس و مخروطی را برای دستیابی به عملکرد مناسبتر بهینهسازی کرده است.
این بهینهسازی با هدف بهبود کیفیت دانهبندی، عملکرد پایدارتر و افزایش طول عمر قطعات در معرض سایش انجام شده است.
هیدروسیکلون 250 برای چه مدارهایی مناسب است؟
این مدل هیدروسیکلون برای استفاده در مدارهای فرآوری مختلف قابل استفاده است و بهویژه در خطوطی که نیاز به طبقهبندی ذرات در محدوده حدود 50 تا 80 میکرون دارند، کاربرد دارد.
از مهمترین کاربردهای هیدروسیکلون 250 تیپ 70 میتوان به موارد زیر اشاره کرد:
• کارخانههای فرآوری طلا
• کارخانههای فرآوری مس
• کارخانههای فرآوری سنگ آهن
• خطوط فرآوری و شستوشوی سیلیس
• مدارهای بسته آسیاکنی
• طبقهبندی دوغاب در مدارهای فرآوری مواد معدنی
• خطوط شن و ماسه برای جدایش و کنترل ماسه بادی
در خطوط فرآوری طلا و مس، هیدروسیکلون میتواند بهعنوان یکی از تجهیزات اصلی مدار طبقهبندی مورد استفاده قرار گیرد. همچنین در مدار بسته آسیا، وظیفه اصلی آن جداسازی ذرات بر اساس اندازه و بازگرداندن ذرات درشتتر به مدار خردایش و ارسال ذرات ریزتر به مرحله بعدی فرآیند است.
هیدروسیکلون در مدار بسته آسیا
یکی از رایجترین کاربردهای هیدروسیکلون، استفاده از آن در مدار بسته آسیاست.
در این آرایش، خوراک پس از ورود به هیدروسیکلون بر اثر حرکت چرخشی و نیروی گریز از مرکز طبقهبندی میشود. ذرات ریزتر از طریق جریان سرریز خارج شده و ذرات درشتتر از طریق جریان تهریز به مدار بازمیگردند.
انتخاب صحیح هیدروسیکلون و تنظیم شرایط عملیاتی آن میتواند نقش مهمی در کنترل دانهبندی محصول، عملکرد آسیا و پایداری مدار فرآوری داشته باشد.
چرا هیدروسیکلون 250 تیپ 70؟
این مدل به دلیل ابعاد، ظرفیت و محدوده جدایش، در بسیاری از کارخانههای فرآوری با ظرفیتهای متوسط مورد استفاده قرار گرفته است.
بر اساس تجربه و سابقه استفاده صنعتی، بیش از 1000 دستگاه از هیدروسیکلونهای این رده در کشور نصب شدهاند؛ بهخصوص در کارخانههای فرآوری با ظرفیت کمتر از یک میلیون تن در سال.
مهمترین مزایای هیدروسیکلون 250 تیپ 70 عبارتاند از:
• ظرفیت کاری 50 تا 70 مترمکعب بر ساعت
• محدوده جدایش حدود 50 تا 80 میکرون
• مناسب برای خوراک با دانهبندی ترجیحاً زیر 300 میکرون
• مناسب برای استفاده در مدار بسته آسیا
• استفاده از لاینر داخلی پلییورتان مقاوم به سایش
• قابلیت استفاده در فرآوری طلا، مس، سنگ آهن و سیلیس
• طراحی و بهینهسازی ورودی و ورتکس و مخروطی
• وزن تقریبی 80 کیلوگرم
• ارتفاع 1616 میلیمتر
• قطر داخلی 250 میلیمتر

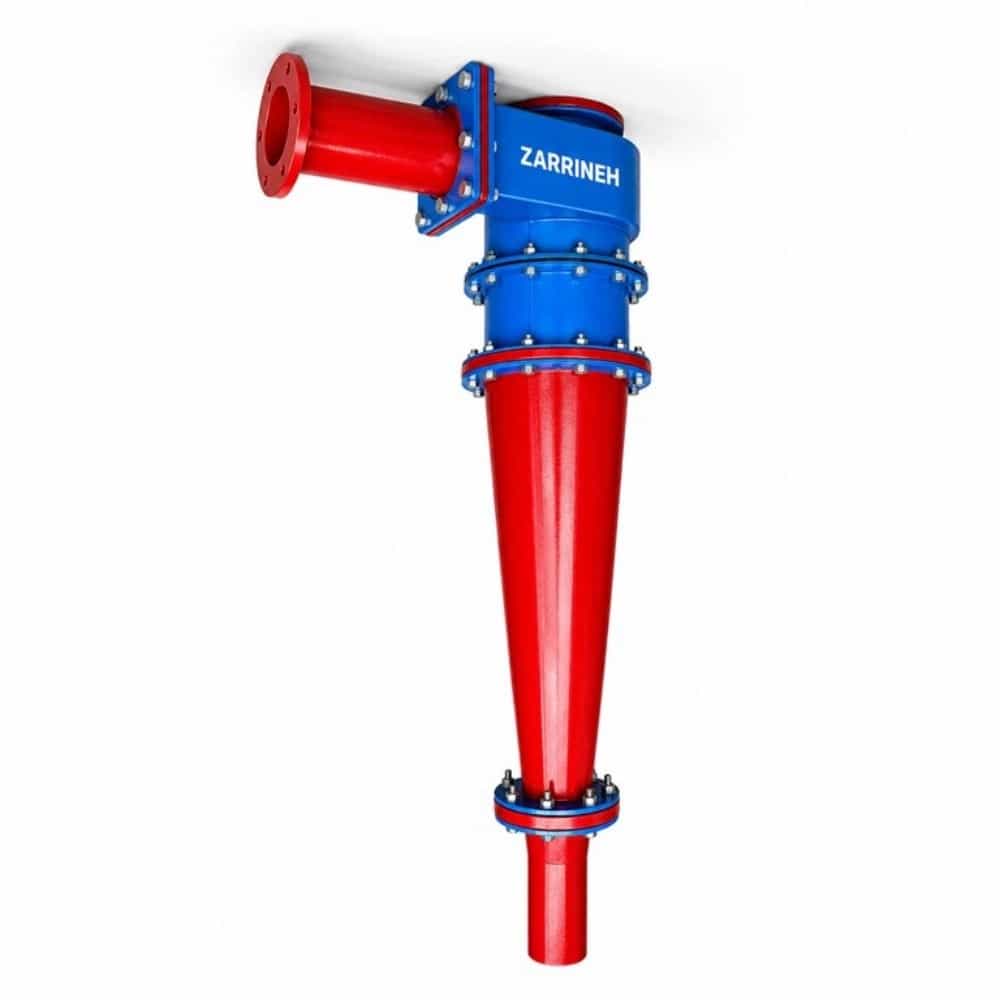

هیدروسیکلون 250 تیپ 70 زرّینه
شرکت طلایهداران تجهیز صنعت زرّینه با تکیه بر تجربه در زمینه تولید قطعات ضدسایش پلییورتان و تجهیزات فرآوری مواد معدنی، هیدروسیکلون 250 تیپ 70 را با تمرکز بر دوام قطعات سایشی، کیفیت طبقهبندی و قابلیت سرویس و نگهداری تولید میکند.
یکی از مزیتهای این مدل، امکان تولید و تأمین قطعات داخلی پلییورتانی توسط زرّینه است. این موضوع علاوه بر کاهش وابستگی به قطعات وارداتی، امکان تأمین قطعات مصرفی و سایشی هیدروسیکلون را برای کارخانههای فرآوری فراهم میکند.
در صورت نیاز، امکان بررسی شرایط خوراک، ظرفیت مدار، فشار کاری و دانهبندی مورد نیاز نیز وجود دارد تا انتخاب هیدروسیکلون متناسب با شرایط واقعی کارخانه انجام شود.
سوالات متداول درباره هیدروسیکلون 250 تیپ 70
هیدروسیکلون 250 تیپ 70 چه ظرفیتی دارد؟
ظرفیت کاری این مدل حدود 50 تا 70 مترمکعب بر ساعت است. ظرفیت نهایی به شرایط عملیاتی، درصد جامد، فشار ورودی و مشخصات دوغاب بستگی دارد.
محدوده جدایش هیدروسیکلون 250 تیپ 70 چقدر است؟
محدوده جدایش این مدل حدود 50 تا 80 میکرون است و عملکرد واقعی آن با توجه به شرایط خوراک و پارامترهای عملیاتی مدار تغییر میکند.
دانهبندی مناسب خوراک هیدروسیکلون 250 چقدر است؟
برای عملکرد مناسب، بهتر است دانهبندی خوراک ورودی به هیدروسیکلون کمتر از 300 میکرون باشد.
آیا هیدروسیکلون 250 برای مدار بسته آسیا مناسب است؟
بله. این مدل برای استفاده در مدارهای بسته همراه با آسیا طراحی شده و میتواند برای طبقهبندی خوراک و کنترل دانهبندی در مدار مورد استفاده قرار گیرد.
هیدروسیکلون 250 در چه کارخانههایی استفاده میشود؟
این مدل در خطوط فرآوری طلا، مس، سنگ آهن، سیلیس ... و همچنین برخی خطوط شن و ماسه کاربرد دارد.
جنس لاینر داخلی هیدروسیکلون چیست؟
در قسمتهای بالایی و استوانهای، بدنه فلزی با لاینر پلییورتان مقاوم به سایش پوشش داده میشود. قسمت مخروطی، ورتکس و اپکس نیز از پلییورتان مقاوم به سایش ساخته میشوند.
آیا قطعات پلییورتانی هیدروسیکلون قابل تأمین هستند؟
بله. قطعات پلییورتانی مورد استفاده در این مدل توسط مجموعه زرّینه تولید میشوند و امکان تأمین قطعات سایشی مورد نیاز نیز وجود دارد.
سفارش و استعلام قیمت هیدروسیکلون 250 تیپ 70
برای استعلام قیمت هیدروسیکلون 250 تیپ 70 ، میتوانید مشخصات خوراک، ظرفیت کارخانه، دانهبندی، درصد جامد و شرایط کاری مدار را برای کارشناسان زرّینه ارسال کنید.
تیم فنی زرّینه آماده بررسی شرایط مدار و ارائه پیشنهاد مناسب برای هیدروسیکلون، لاینر پلییورتان و سایر تجهیزات و قطعات مورد نیاز کارخانههای فرآوری مواد معدنی است.
